Moule d'injection plastique : conception, acier ou alu, empreintes, durée de vie

Dans un projet de pièce plastique injectée, le moule est à la fois l'investissement le plus lourd et celui qui décide de tout le reste : la qualité des pièces, le temps de cycle, donc le prix unitaire, et la durée pendant laquelle vous pourrez produire sans vous poser de questions. Un moule bien conçu se fait oublier pendant des années. Un moule sous-dimensionné vous rappelle à chaque lot.

Ce guide présente ce qu'il faut savoir pour discuter avec un mouliste : l'architecture d'un moule, les choix d'alimentation, la matière de l'outil, le nombre d'empreintes, les règles de conception de la pièce, les essais et les points contractuels.

Comment est fait un moule d'injection

Un moule se compose de deux demi-parties qui se referment l'une sur l'autre dans la presse.

• La partie fixe, côté buse de la presse, reçoit la matière fondue.
• La partie mobile, côté éjection, s'ouvre et porte le plus souvent la pièce au moment du démoulage.
• Le plan de joint est la surface de contact entre les deux. On le retrouve sur la pièce sous forme d'une fine ligne : c'est l'un des premiers points à valider avec le mouliste.
• Les empreintes sont les cavités qui donnent la forme de la pièce. Le côté qui forme l'intérieur s'appelle le noyau, celui qui forme l'extérieur la matrice.
• Le système d'éjection pousse la pièce hors de l'empreinte. Les éjecteurs laissent de petites marques rondes : on les place dans des zones non visibles.
• Les circuits de régulation, percés dans l'acier, font circuler de l'eau ou de l'huile pour refroidir la matière. Le refroidissement représente souvent la plus grande partie du temps de cycle.
• Les mécanismes comme les tiroirs, les coulisseaux ou les cales inclinées permettent de démouler des formes en contre-dépouille : un clip, un trou latéral, un filetage.

L'ensemble est monté dans une carcasse, souvent constituée d'éléments standard du commerce : plaques, colonnes de guidage, éjecteurs. Cela réduit le délai et facilite la maintenance.

Canaux froids ou bloc chaud

La matière doit aller de la buse de la presse jusqu'à chaque empreinte. Deux grandes familles de solutions existent.

Les canaux froids. La matière remplit une carotte et des canaux qui refroidissent avec la pièce. À chaque cycle, on éjecte donc la pièce et une « grappe » de déchet, qu'on rebroie quand la matière le permet. Le moule est plus simple et moins cher, les changements de couleur sont faciles. On choisit le point d'entrée dans la pièce, appelé seuil : direct, en nappe, sous-marin (qui se coupe seul à l'éjection) ou capillaire dans un moule à trois plaques.

Le bloc chaud. Les canaux sont maintenus chauds par des résistances : la matière reste fondue jusqu'au seuil. Plus de déchet de carotte, des cycles souvent plus courts et un meilleur contrôle du remplissage sur les grandes pièces ou les moules multi-empreintes. En contrepartie : un coût d'achat élevé, une régulation à entretenir, des changements de couleur plus longs et des pannes possibles des buses.

Une solution intermédiaire consiste à utiliser une seule buse chaude qui alimente des canaux froids : elle réduit la carotte sans le coût d'un système complet.

Acier ou aluminium : la matière de l'outil

Le choix de la matière du moule dépend du nombre de pièces à produire, de la matière plastique injectée et de la précision attendue.

L'acier prétraité est livré déjà durci à un niveau qui permet de l'usiner directement. Le moule est plus rapide à faire qu'un moule trempé, et les retouches restent simples. L'acier trempé dure plus longtemps et tient mieux les matières chargées, mais il impose un traitement thermique puis des opérations de finition, comme la rectification ou l'électroérosion.

Pour les zones qui s'usent, on combine souvent : une carcasse en acier courant et des inserts trempés là où la matière frotte. Le guide des traitements thermiques des aciers détaille ce que ces duretés impliquent.

Combien d'empreintes ?

Un moule peut produire une pièce par cycle (mono-empreinte), plusieurs pièces identiques (multi-empreintes) ou plusieurs pièces différentes d'un même ensemble (moule famille).

Le calcul est simple sur le papier : plus d'empreintes, c'est un moule plus cher mais un prix unitaire plus faible, car le temps de cycle reste à peu près le même. En pratique, il faut aussi regarder :

• Le volume annuel et sa régularité. Un moule à huit empreintes pour 20 000 pièces par an tourne quelques jours par an : l'investissement n'est pas rentabilisé.
• La taille de la presse. Plus d'empreintes, c'est une surface projetée plus grande et donc une force de fermeture plus élevée. On change alors de catégorie de presse, avec un taux horaire plus élevé.
• L'équilibrage. Toutes les empreintes doivent se remplir de la même façon. Au-delà de quelques empreintes, un bloc chaud devient souvent nécessaire.
• Le moule famille, tentant pour un petit ensemble, a ses limites : les pièces ne se remplissent pas de la même façon, et si l'une est modifiée, tout le moule est concerné.

Un bon mouliste vous proposera souvent de démarrer en mono ou en deux empreintes, quitte à faire un second moule si les volumes décollent.

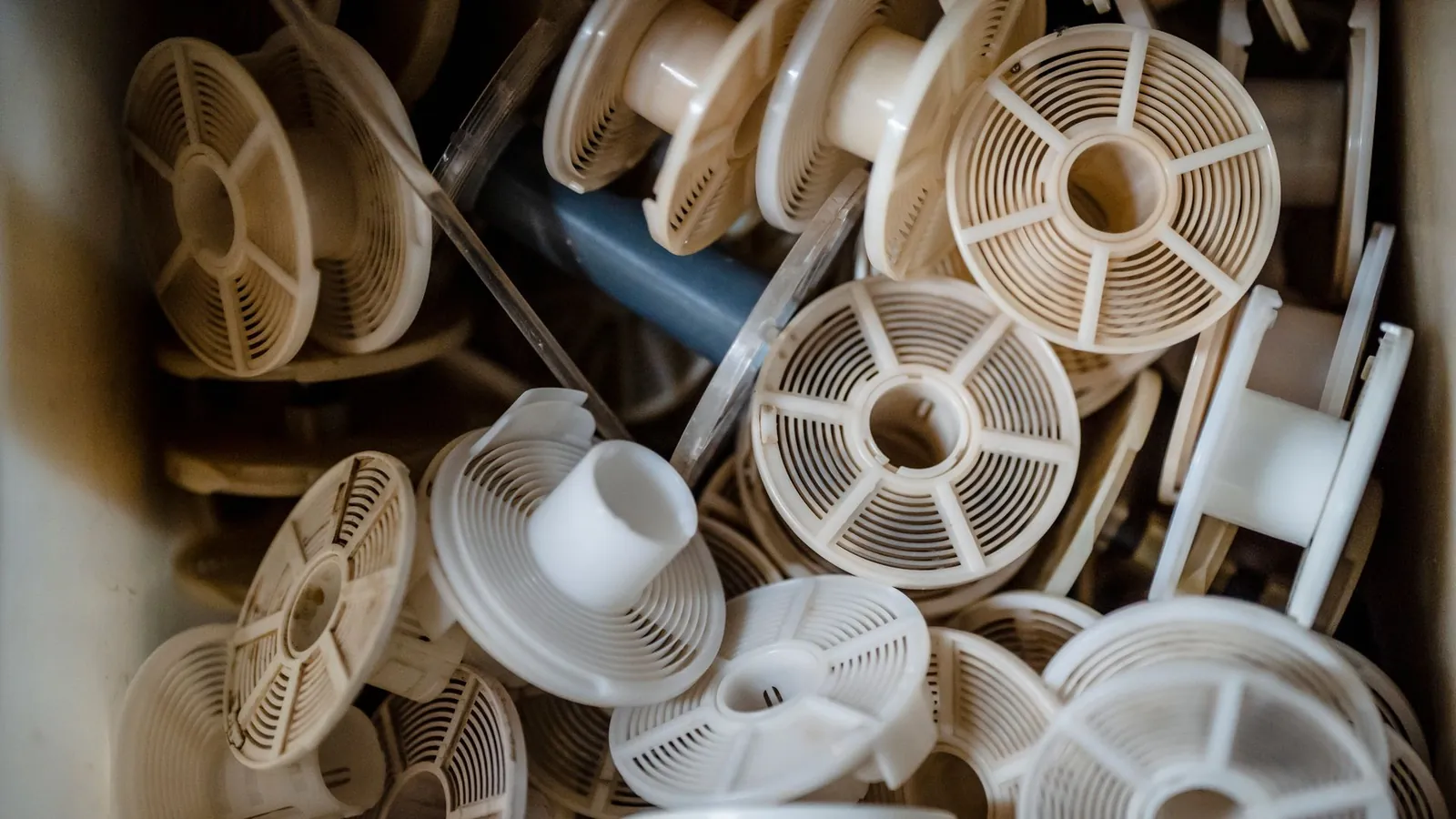

Concevoir une pièce injectable

La plupart des difficultés d'un moule se règlent avant de commencer l'acier, en revoyant la pièce. Les règles de base :

• Une épaisseur de paroi aussi uniforme que possible. Les zones épaisses refroidissent moins vite, se rétractent davantage et provoquent des retassures (creux en surface) ou des vides internes.
• Des dépouilles sur toutes les faces parallèles au sens de démoulage, d'au moins un degré en général, davantage sur une surface texturée.
• Des rayons plutôt que des angles vifs, pour faciliter l'écoulement et réduire les concentrations de contraintes.
• Des nervures plus minces que la paroi qui les porte, pour rigidifier sans créer de retassure en face visible.
• Le moins de contre-dépouilles possible. Chaque tiroir ajoute du coût, de la maintenance et un risque de bavure.
• Une position de seuil et de lignes de soudure discutée tôt : là où deux fronts de matière se rejoignent, la pièce est moins résistante et la ligne peut se voir.

Le retrait est une autre donnée clé. Chaque matière se contracte en refroidissant, et le moule est usiné plus grand pour compenser. Les valeurs ci-dessous sont des fourchettes couramment admises ; la valeur exacte dépend de la nuance, de l'épaisseur et des conditions d'injection.

Conséquence directe : on ne change pas de matière sur un moule existant sans vérifier les cotes. Le guide des plastiques techniques vous aide à choisir la matière avant de lancer l'outil.

Pour les pièces complexes, une simulation de remplissage permet de prévoir les lignes de soudure, les bulles d'air piégées, les déformations et le temps de cycle. Elle coûte peu au regard d'une retouche d'acier.

Vous préparez un outillage ? Envoyez votre pièce 3D et vos volumes : des moulistes vous répondent avec une proposition d'architecture et de délai.

Le moule prototype : valider avant d'investir

Avant de lancer un moule de série, on peut vouloir des pièces dans la vraie matière, injectées pour de bon, afin de valider le montage, la résistance ou de faire des essais de certification. Plusieurs solutions existent :

• Le moule en aluminium, usiné rapidement, sans système complexe, avec des mécanismes simplifiés ou des inserts démontés à la main.
• Les inserts dans une carcasse universelle. Seules les empreintes sont fabriquées, la carcasse est mutualisée par le mouliste : le coût baisse nettement.
• Les inserts imprimés en 3D dans une résine haute température, pour quelques dizaines de pièces, dans des matières qui le supportent.

Ces outils ne sont pas faits pour durer, et leurs pièces peuvent différer légèrement de celles du moule de série : temps de cycle, retrait, aspect. Le guide du prototypage rapide compare ces solutions avec l'impression 3D et l'usinage.

Durée de vie et entretien

La durée de vie d'un moule s'exprime en nombre de cycles. Aux États-Unis, la classification de la SPI (aujourd'hui Plastics Industry Association) sert souvent de référence commerciale, de la classe 101, prévue pour au moins un million de cycles, à la classe 105, réservée aux prototypes. En Europe, on raisonne plus simplement à partir du volume total de pièces annoncé dans le cahier des charges.

Quatre facteurs usent un moule :

1. La matière injectée. Les fibres de verre ou minérales abrasent les seuils et les arêtes. Le PVC ou certains ignifugeants dégagent des produits corrosifs.
2. La conception. Un plan de joint mal ajusté se marque, un éjecteur mal guidé grippe.
3. Le refroidissement. Des circuits entartrés allongent le cycle et déforment les pièces.
4. L'entretien. Nettoyage des évents, graissage des mécanismes, contrôle des usures à intervalles réguliers.

Exigez un compteur de cycles sur le moule et un plan de maintenance préventive. C'est la meilleure façon de savoir où en est votre outil et d'anticiper une remise en état plutôt que de la subir.

Essais, mise au point et validation

Un moule terminé n'est pas un moule validé. La séquence habituelle :

1. Premier essai (souvent appelé T0 ou T1). On injecte, on observe le remplissage, on mesure. Il est rare que tout soit bon du premier coup.
2. Retouches. On ajuste l'acier, presque toujours en enlevant de la matière. C'est pourquoi les moulistes laissent volontairement les cotes critiques « acier en plus » au départ.
3. Nouveaux essais, jusqu'à obtenir des pièces conformes au plan.
4. Validation. Rapport dimensionnel complet sur des pièces de chaque empreinte, aspect, parfois capabilité du procédé. Dans l'automobile, cette étape prend la forme d'un dossier PPAP.

Fixez au contrat le nombre d'essais compris, le nombre de pièces échantillons livrées et les critères d'acceptation. Les cotes critiques doivent être repérées sur le plan pour que la discussion porte sur ce qui compte.

Propriété, stockage et changement de fournisseur

Un moule est un bien d'équipement, souvent payé par le donneur d'ordre et entreposé chez l'injecteur. Cette situation crée des risques si elle n'est pas encadrée. Votre commande doit préciser :

• La propriété du moule et des fichiers de conception.
• Le marquage du moule à votre nom et son numéro d'identification.
• L'assurance de l'outil chez l'injecteur.
• La maintenance : qui la paie, à quel rythme, avec quel compte rendu.
• La restitution : délai et conditions pour récupérer le moule si vous changez de fournisseur.

Ce sont des points simples à écrire au départ, et très difficiles à régler une fois un désaccord installé.

Ce qui fait varier le coût d'un moule

Sans entrer dans les chiffres, qui dépendent trop de la pièce, les principaux leviers sont : la taille et la complexité de la pièce, le nombre d'empreintes, les mécanismes de démoulage, le type d'alimentation, l'acier choisi, l'état de surface demandé (poli miroir, texture) et le nombre d'essais. L'estimateur du coût d'un moule d'injection donne un premier ordre de grandeur ; un mouliste ne vous donnera un prix ferme que sur un fichier 3D et un volume annoncé.
