Des tôles de plastique, soudées comme du métal
La chaudronnerie plastique part de plaques de thermoplastique, de quelques millimètres à plusieurs centimètres d'épaisseur. On les découpe, on les plie à chaud, on les cintre, puis on les assemble par soudage. Le résultat ressemble à de la chaudronnerie métallique, avec un avantage décisif : une résistance à la corrosion que l'acier, même inoxydable, n'offre pas face aux acides, aux bases et à de nombreux bains de traitement.
Les fabrications typiques : cuves rectangulaires et cylindriques, bacs de rétention, bacs de traitement de surface, hottes et gaines d'aspiration, laveurs de gaz, caissons de ventilation, capotages de machines, paillasses de laboratoire, goulottes, réservoirs de stockage de réactifs.
Les quatre matières principales
| Matière | Points forts | Limites |
|---|---|---|
| PP (polypropylène) | Large résistance chimique, bonne tenue en température, facile à souder | Fragile au froid |
| PEHD (polyéthylène haute densité) | Ténacité, résistance aux chocs, bon comportement à basse température | Rigidité plus faible à chaud |
| PVC rigide | Bonne rigidité, classement au feu favorable, prix | Tenue en température limitée |
| PVDF | Très haute résistance chimique et thermique | Matière nettement plus chère |
Pour une gaine d'aspiration de fumées acides, le PP et le PVC dominent. Pour un bac de stockage d'acide sulfurique concentré ou de produits chlorés chauds, le PVDF ou des solutions bi-couches sont à étudier. La compatibilité se vérifie toujours avec les données du fabricant de la matière, pour le produit, la concentration et la température exacts.
Les techniques de soudage
- Soudage par extrusion : un cordon de matière fondue est déposé à l'extrudeuse portative. C'est le procédé principal pour les cuves et les bacs.
- Soudage bout à bout au miroir : deux plaques ou deux tubes chauffés sont mis en pression l'un contre l'autre. Il donne des joints très résistants sur les viroles et les tuyauteries.
- Soudage à l'air chaud : pour les petits assemblages et les reprises.
Les règles de l'art de ces procédés sont décrites dans les fiches de la DVS, l'association allemande du soudage, largement utilisées en Europe. Les soudeurs plasturgistes qualifiés selon ces référentiels sont un gage de sérieux.
Ce qui fait le prix
- Le volume et les dimensions, qui fixent la quantité de plaques et leur épaisseur.
- La matière : le PVDF coûte nettement plus que le PP ou le PEHD.
- Le renforcement : ceinturages, raidisseurs, cerclages acier pour les grandes cuves rectangulaires.
- Les équipements : piquages, couvercles, trous d'homme, indicateurs de niveau, échelles.
- Le contrôle : essai d'étanchéité, contrôle des soudures à l'étincelle pour certaines applications.
- Le transport et la pose, en particulier pour les grands volumes.
Une cuve rectangulaire coûte plus cher à volume égal qu'une cuve cylindrique, car la pression du liquide fait fléchir les parois planes. Si votre implantation le permet, la forme ronde est presque toujours plus économique.
Les erreurs de spécification qui coûtent cher
Plusieurs malentendus reviennent souvent dans les consultations en chaudronnerie plastique :
- Indiquer « acide » sans préciser lequel ni sa concentration. Le PP résiste à l'acide chlorhydrique dilué, pas forcément à un oxydant concentré chaud. Le nom exact du produit, sa concentration et sa température changent tout.
- Oublier la température de nettoyage. Une cuve qui stocke un produit froid mais qui est lavée à l'eau très chaude doit être dimensionnée pour la température la plus élevée.
- Négliger l'exposition au soleil. Les UV dégradent plusieurs thermoplastiques. Une cuve extérieure demande une matière stabilisée ou une protection.
- Sous-estimer le poids du contenu. Un liquide dense charge davantage les parois et le socle. Le support de la cuve est à prévoir avec le chaudronnier.
Une demande précise sur ces points évite une cuve surdimensionnée, donc trop chère, ou sous-dimensionnée, donc dangereuse.
Préparer la demande de devis
Pour un chiffrage précis :
- le produit stocké, sa concentration, sa densité et sa température maximale ;
- le volume utile, les dimensions maximales et l'emplacement (intérieur, extérieur, en fosse) ;
- la liste des piquages, leur diamètre et leur hauteur ;
- les accessoires : couvercle, évent, trop-plein, bac de rétention ;
- la durée de vie attendue et les éventuelles contraintes réglementaires du site ;
- un croquis ou un plan, même simple.
Une fois ces données réunies, demandez un devis à des chaudronniers plasturgistes adaptés à votre besoin.
Chaudronnerie plastique ou pièce moulée ?

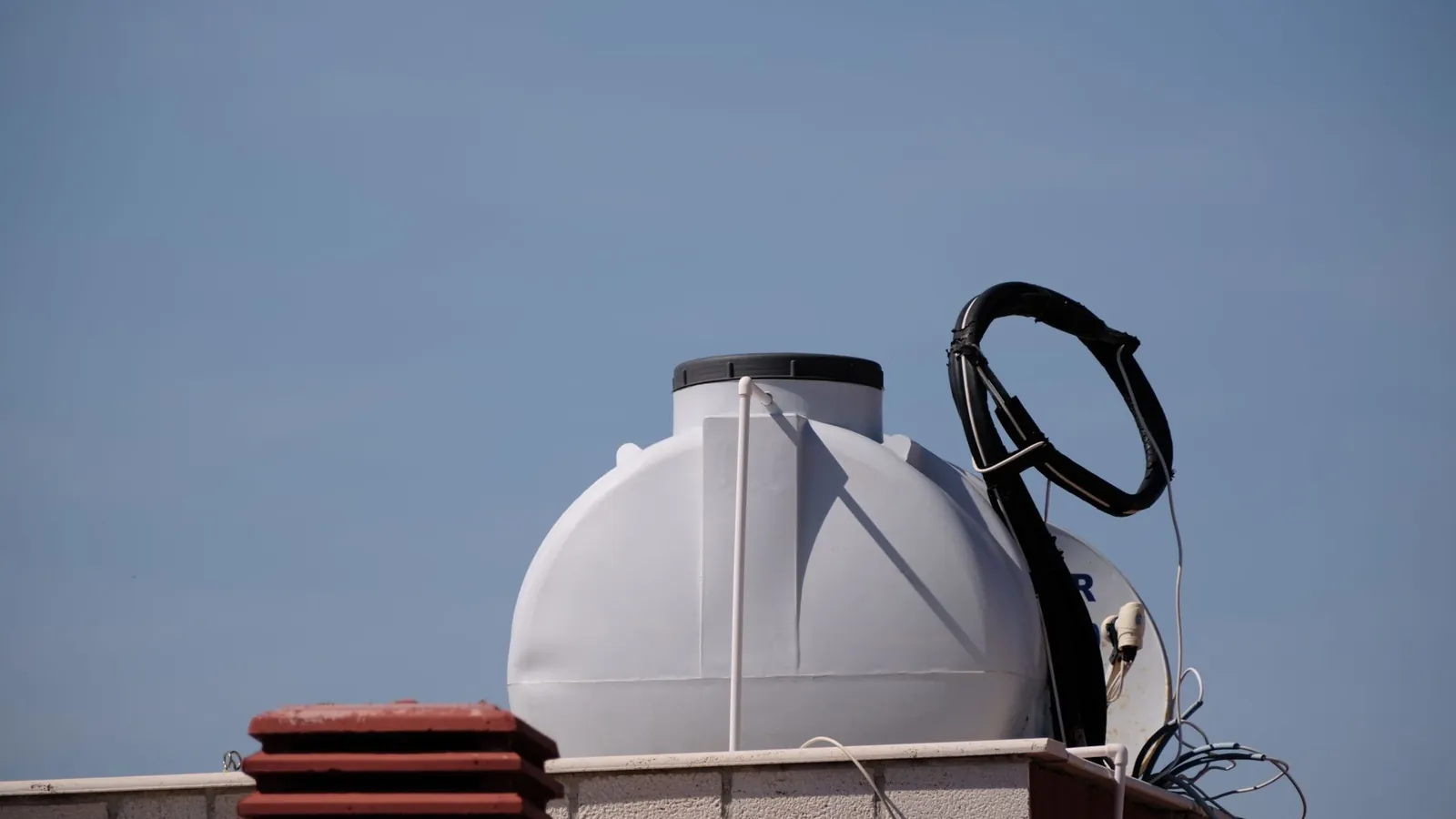

Pour une cuve standard de quelques centaines à quelques milliers de litres en polyéthylène, une pièce issue du rotomoulage peut coûter moins cher, à condition qu'un moule existe déjà. Le rotomoulage fabrique des formes fermées sans soudure. La chaudronnerie plastique reprend l'avantage dès que les dimensions sont imposées par l'implantation, que la forme est rectangulaire, que les piquages sont nombreux ou que la matière doit être du PP, du PVC ou du PVDF.
Pour des pièces plastiques plus petites et précises, l'usinage des plastiques techniques ou le thermoformage sont d'autres pistes.
Trouver l'atelier
La chaudronnerie plastique reste un métier de spécialistes, moins visible que la chaudronnerie métallique. Les entreprises sont souvent proches des filières chimie, traitement de surface, traitement de l'eau et laboratoires. Cherchez-les parmi les spécialistes du plastique, du caoutchouc et des composites, en vérifiant sur chaque fiche la mention du soudage de plaques ou de la fabrication de cuves.
