Prototypage rapide : impression 3D, usinage ou moule prototype ?

Un prototype n'est pas une pièce de série en avance. C'est un outil de décision : il sert à vérifier une hypothèse avant d'engager de l'argent dans un outillage ou une production. Le bon procédé de prototypage dépend donc moins de la pièce que de la question à laquelle elle doit répondre.

Ce guide compare les quatre grandes voies du prototypage rapide en industrie : l'impression 3D, l'usinage CNC, la coulée sous vide en moule silicone et le moule d'injection prototype. Pour chacune, il dit ce qu'elle prouve, ce qu'elle ne prouve pas, et à partir de quelle quantité elle devient intéressante.

Commencer par la question, pas par le procédé

Avant de choisir un procédé, écrivez en une phrase ce que le prototype doit démontrer. Les besoins se rangent souvent dans une de ces catégories :

• Prototype d'aspect : montrer la forme, valider un design, faire une photo ou un salon. La résistance importe peu, la finition beaucoup.
• Prototype de montage : vérifier l'encombrement, les interfaces, les jeux, l'accessibilité d'une vis. La précision dimensionnelle compte.
• Prototype fonctionnel : tester un mécanisme, une résistance, une étanchéité, un comportement thermique. La matière et le procédé doivent être proches de la série.
• Présérie : produire quelques dizaines ou centaines de pièces pour des essais terrain, des homologations ou un lancement commercial anticipé.

Un même projet passe souvent par plusieurs étapes. On imprime d'abord une forme, on usine ensuite une version fonctionnelle, puis on valide le procédé définitif avec un moule prototype. Vouloir tout prouver avec un seul prototype mène soit à un prototype trop cher, soit à une validation trompeuse.

L'impression 3D : la forme en quelques jours

La fabrication additive construit la pièce couche par couche, sans outillage. C'est le procédé le plus souple : une modification du fichier se répercute sur la pièce suivante, sans aucun coût d'outil.

Les principales technologies utilisées pour le prototypage, détaillées dans notre comparatif FDM, SLA, SLS et métal :

L'impression 3D excelle pour les prototypes d'aspect et de montage, les géométries complexes et les itérations rapides. Ses limites pour un prototype fonctionnel : la matière n'est pas celle de la série, la résistance varie selon l'orientation de construction et l'état de surface demande souvent une reprise.

La fiche métier impression 3D présente le métier et ses technologies plus en détail ; l'annuaire des services d'impression 3D recense les ateliers.

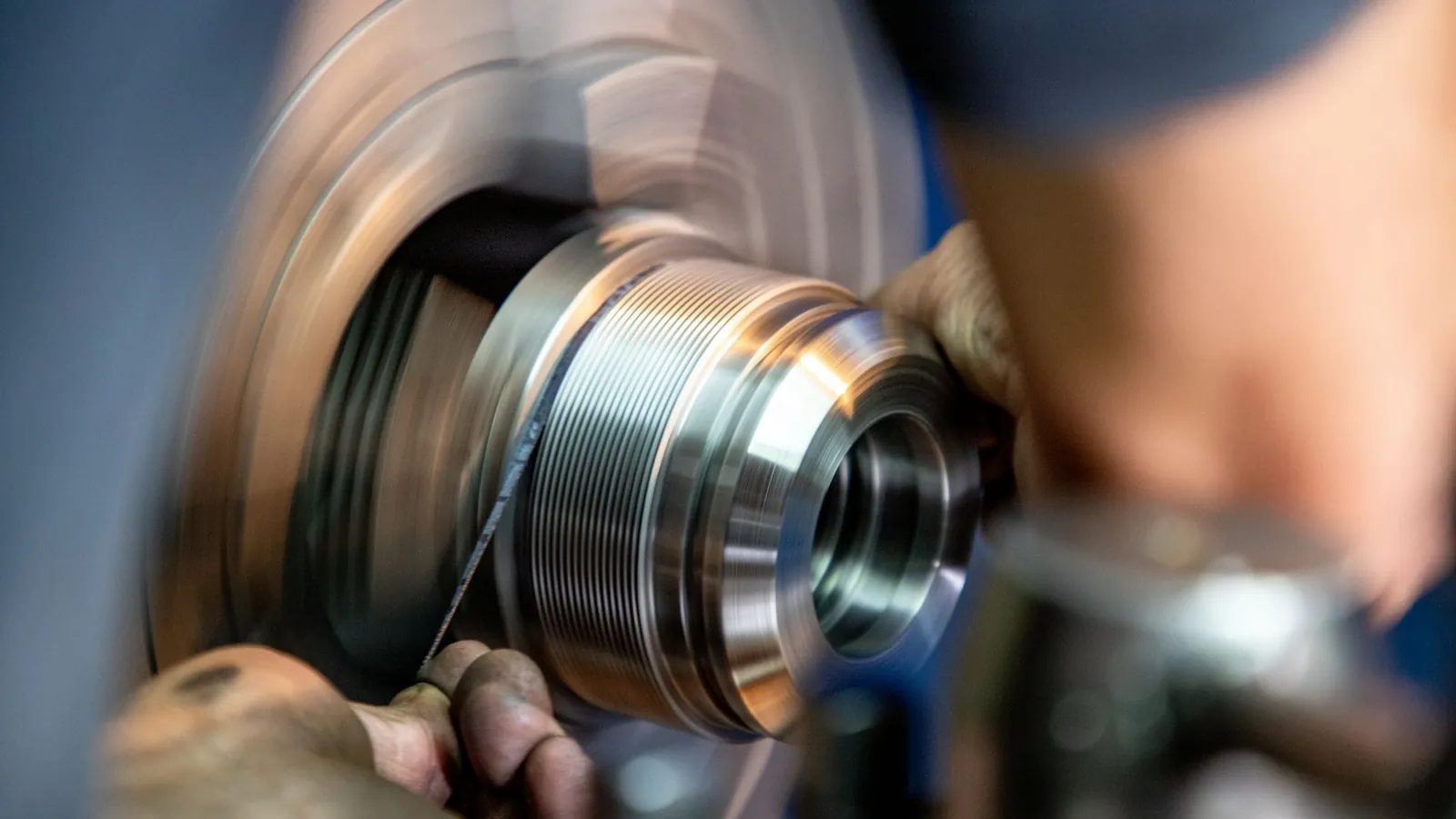

L'usinage CNC : la vraie matière, tout de suite

Un prototype usiné est taillé dans un bloc de la matière définitive : aluminium, acier, inox, laiton ou plastiques techniques comme le POM, le PA6 ou le PEEK. C'est souvent la meilleure solution pour un prototype fonctionnel.

Ses atouts :

• Des propriétés mécaniques réelles, celles de la matière de série, sans anisotropie de construction.
• Une précision élevée, compatible avec des ajustements serrés et des tolérances de l'ordre du centième.
• Des états de surface maîtrisés, et la possibilité d'appliquer ensuite les traitements prévus en série : anodisation, traitement thermique, peinture.

Ses contraintes : il faut une programmation, des montages, parfois plusieurs prises. Les formes très organiques, les cavités internes ou les parois très minces coûtent cher ou sont impossibles. Pour une pièce destinée à être injectée en série, un prototype usiné dans le même plastique ne reproduit pas tout : orientation des fibres, lignes de soudure, retrait.

Un conseil : si la pièce sera finalement usinée en série, le prototype usiné est aussi une première validation de la gamme de fabrication. Demandez à l'atelier ses remarques sur la conception, elles valent souvent plus que le prototype lui-même.

La coulée sous vide : quelques dizaines de pièces « comme injectées »

On imprime ou on usine une pièce maître, on la noie dans du silicone pour faire un moule souple, puis on coule dans ce moule des résines polyuréthanes sous vide. Ces résines imitent le comportement de nombreux thermoplastiques : rigide ou souple, transparent, chargé, ignifugé selon les formulations.

C'est une solution efficace pour une petite série de prototypes d'aspect ou de préséries de présentation : un moule silicone produit en général quelques dizaines de pièces avant de se dégrader. Les pièces ont un bel aspect, peuvent être teintées dans la masse et surmoulées.

La limite : ce ne sont pas les matières de série, et les tolérances restent moins serrées qu'en injection ou en usinage.

Le moule prototype : valider le procédé définitif

Quand la pièce est destinée à l'injection plastique, le seul prototype qui reproduit fidèlement la pièce de série est une pièce injectée. Le moule prototype, souvent en aluminium ou sous forme d'inserts dans une carcasse standard, permet d'obtenir des pièces dans la matière exacte, avec un comportement très proche de la série.

On l'utilise pour :

• les essais de certification et d'homologation, qui exigent la matière définitive ;
• les préséries de quelques centaines à quelques milliers de pièces ;
• la validation du point d'injection, des lignes de soudure et des déformations avant de lancer l'acier.

C'est la voie la plus coûteuse au premier prototype, mais la moins chère par pièce dès quelques centaines d'unités. Le guide du moule d'injection plastique détaille la conception de ces outillages.

Vous avez un prototype à lancer ? Décrivez votre pièce et ce qu'elle doit prouver : des ateliers d'impression 3D, d'usinage ou de moulage vous répondent.

Tableau de choix selon le besoin

Ce tableau donne des tendances. Une petite pièce métallique simple s'usine à bas coût même à l'unité ; une coque plastique de grande taille sera presque toujours imprimée ou coulée.

Les erreurs fréquentes

• Valider la résistance avec une pièce imprimée. Une pièce FDM qui casse ne prouve pas que la pièce de série casserait ; une pièce FDM qui tient ne prouve pas que la série tiendra.
• Prototyper une pièce non fabricable en série. Une forme imprimée sans dépouille ni épaisseur régulière devra être reprise pour l'injection. Intégrez dès le départ les règles du procédé final.
• Négliger les tolérances. Un prototype qui « rentre » grâce aux tolérances généreuses d'un procédé peut ne plus rentrer en série. Mesurez les cotes critiques, ne vous contentez pas d'un essai de montage.
• Oublier les traitements. Une anodisation, une peinture ou un traitement thermique change les cotes et le comportement. Si la série en comporte, appliquez-les au prototype fonctionnel.
• Commander trop peu de pièces. Il en faut pour les essais, les essais ratés, la présentation et l'archive.

Préparer une demande de prototype qui se chiffre vite

Un atelier de prototypage reçoit beaucoup de demandes incomplètes. Celles qui arrivent prêtes à chiffrer passent en premier. Joignez :

• Un fichier 3D au format STEP, plutôt qu'un format natif de logiciel de CAO ou un STL. Le STL décrit une surface en facettes : il convient à l'impression 3D, pas à l'usinage.
• Un plan simplifié si certaines cotes comptent : alésages, entraxes, filetages, surfaces d'appui. Sans plan, l'atelier applique ses tolérances habituelles.
• La matière, ou à défaut la fonction : « doit résister à 80 °C », « doit être transparente », « contact alimentaire ». L'atelier proposera une matière adaptée à son procédé.
• La quantité et l'éventuelle suite : un prototype unique, cinq exemplaires, puis peut-être cent en présérie.
• La finition : brute, poncée, peinte, anodisée, filetée par inserts.
• Le délai réel dont vous avez besoin, pas un « au plus vite » de principe.

Indiquez aussi l'usage du prototype. Un atelier qui sait que la pièce part en essai de fatigue ne proposera pas la même solution qu'un atelier qui croit préparer une maquette de salon.

Du prototype à la série : ce qui change

Un prototype réussi ne garantit pas une série réussie. Entre les deux, plusieurs choses changent, et il vaut mieux les anticiper :

• Le procédé. Une pièce imprimée ou usinée en prototype sera peut-être injectée, emboutie ou moulée en série. Ses formes doivent alors respecter les règles du procédé final : dépouilles, épaisseurs, rayons.
• Les tolérances. Ce qu'un usineur tient sur une pièce unique, en prenant son temps, coûte plus cher à tenir sur mille pièces. Revoyez les cotes avec le futur fabricant de série.
• La matière. Un PA12 imprimé et un PA66 injecté chargé de fibres de verre ne se comportent pas pareil. Refaites les essais critiques avec la matière définitive.
• Le contrôle. En série, on ne mesure plus tout : on définit des cotes à surveiller et une fréquence. C'est le moment d'identifier les caractéristiques vraiment critiques.

Ce qui fait le prix d'un prototype

Le prix unitaire d'un prototype est toujours élevé par rapport à une pièce de série, car les coûts fixes se répartissent sur peu de pièces. Les postes à surveiller :

• La préparation : programmation CNC, orientation et supports en impression 3D, pièce maître en coulée sous vide, outillage en injection.
• La matière : un bloc de PEEK ou de titane coûte bien plus qu'un filament standard.
• La finition : ponçage, peinture, polissage, inserts filetés, assemblage.
• Le contrôle : rapport dimensionnel, mesure tridimensionnelle.
• Le délai : une demande express désorganise le planning de l'atelier et se paie.

Pour une quantité qui augmente, le guide de la fabrication en petite série prend le relais et compare les procédés jusqu'à quelques milliers de pièces. Les ateliers d'usinage mécanique sont aussi une option pour les prototypes métalliques. Quel que soit votre besoin, envoyez votre fichier et votre quantité pour recevoir des offres comparables.
