Usinage 5 axes : pièces complexes en une prise

Une prise au lieu de cinq

Sur un centre 3 axes, l'outil attaque toujours la pièce par le dessus. Pour usiner une autre face, l'opérateur démonte la pièce, la retourne, la rebride, refait ses origines. Chaque reprise prend du temps et introduit un petit décalage entre les faces. Sur une pièce avec des perçages inclinés et des surfaces sur six côtés, on peut enchaîner quatre ou cinq montages.

Le centre 5 axes ajoute deux axes de rotation. La pièce, ou la tête, s'oriente pour présenter chaque face à l'outil. Le gain est double : moins de temps de manipulation et une meilleure précision de position entre les faces, puisque la pièce n'a pas bougé dans son montage.

Les pièces typiques

• Aéronautique : ferrures, cadres, supports structuraux allégés, aubes, carters.
• Énergie et fluides : roues de compresseurs et de pompes, corps de vannes avec canaux inclinés.
• Médical : implants orthopédiques, guides de coupe, pièces d'instrumentation.
• Moules et outillages : empreintes profondes, électrodes, inserts complexes.
• Machines spéciales : pièces de cinématique avec alésages à angle, blocs hydrauliques.
• Sport et automobile de compétition : pièces légères usinées dans la masse.

Dans la plupart de ces cas, la pièce est usinée dans un bloc d'aluminium, d'acier, d'inox ou de titane, avec un fort taux d'enlèvement de matière.

3+2 ou continu : savoir ce dont on a besoin

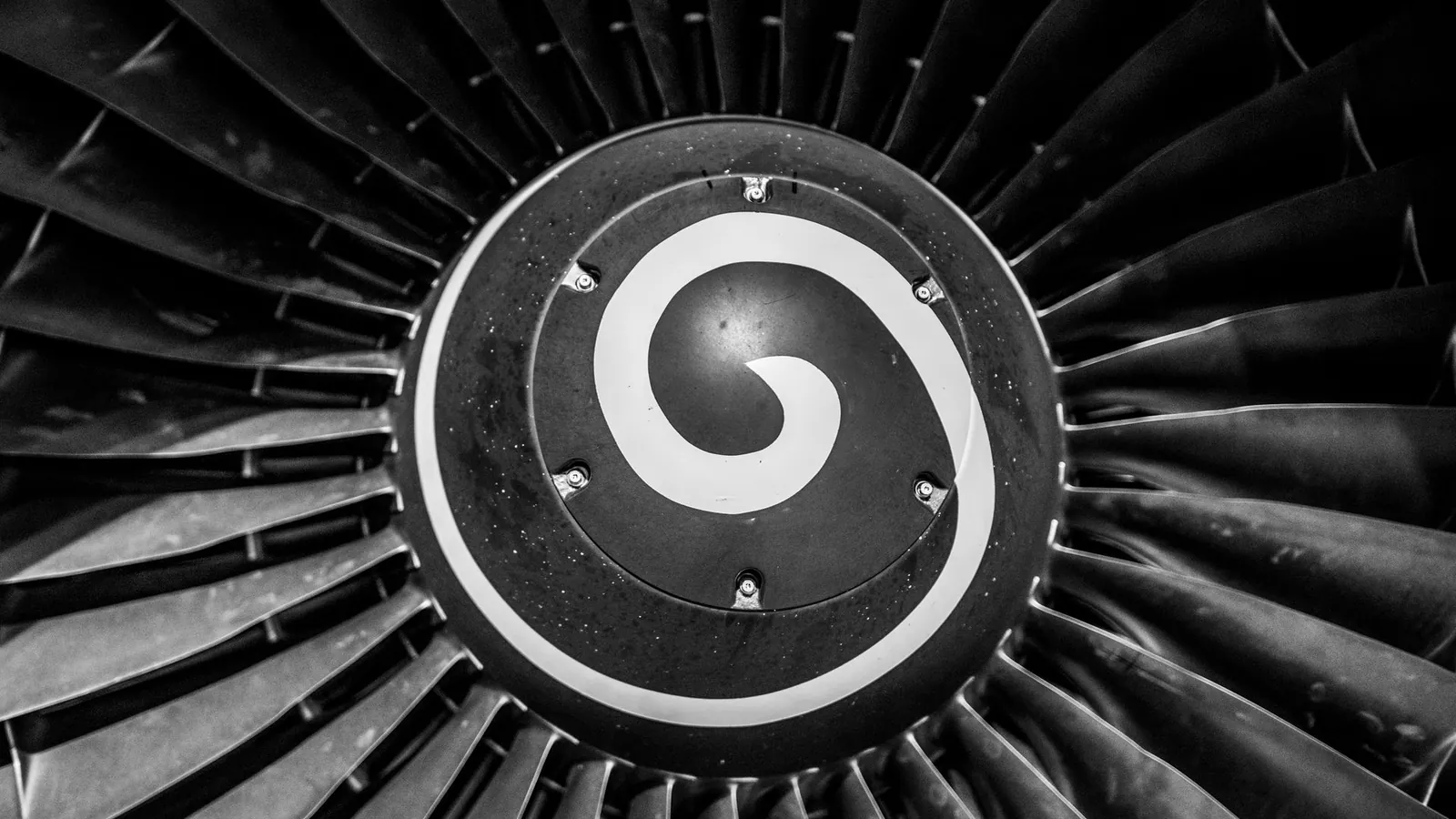

Une bonne partie des pièces dites 5 axes s'usinent en réalité en positionné : la machine oriente la pièce, se bloque, puis usine. C'est rapide et rigide. Le 5 axes continu devient nécessaire quand une surface ne peut être suivie qu'en inclinant l'outil en permanence : aubes, surfaces de forme, parois fines où l'on veut travailler avec le flanc de l'outil.

La différence pèse sur la programmation. Une trajectoire continue se calcule en FAO, se simule pour éviter toute collision et passe par un post-processeur adapté à la cinématique exacte de la machine. Les ateliers qui maîtrisent ces étapes se reconnaissent à leur capacité à vous parler de simulation, pas seulement de machines.

L'aluminium, terrain de prédilection

Une grande partie des pièces 5 axes sont en aluminium : les alliages 6082, 7075 ou 2017A s'usinent vite, ce qui permet d'enlever beaucoup de matière en un temps raisonnable. Sur une pièce structurelle, il n'est pas rare que plus des trois quarts du bloc partent en copeaux. Les ateliers spécialisés dans l'usinage de l'aluminium travaillent souvent avec des broches rapides adaptées à ce type de pièces.

Sur le titane et les aciers durs, le 5 axes sert surtout à garder un outil court et un angle d'attaque favorable, ce qui limite les vibrations.

Le brut et le bridage, deux sujets souvent oubliés

En 5 axes, on veut accéder à presque toutes les faces sans démonter la pièce. Il faut donc la tenir par un endroit qui ne sera pas usiné dans la même prise. Les ateliers laissent souvent une surépaisseur de bridage sous le brut, tenue dans un étau à mors dentés ou un système à queue d'aronde, qui sera retirée dans une deuxième opération courte.

Ce choix a des conséquences sur la matière commandée, légèrement plus grande que la pièce, et sur le prix. Il en a aussi sur la conception : une pièce qui offre naturellement une face d'appui stable, plane et non fonctionnelle, s'usine plus facilement.

Si votre pièce part d'un brut forgé ou de fonderie, envoyez le modèle du brut. L'atelier doit savoir où prendre ses références et comment le tenir sans le déformer.

Ce qui fait le prix

1. La programmation FAO et la simulation : souvent plusieurs heures, voire jours, pour une pièce complexe.
2. Le temps de cycle, lié au volume de matière enlevée et aux finitions de surface.
3. Le taux horaire machine, plus élevé que sur un 3 axes.
4. La matière, avec un bloc parfois bien plus lourd que la pièce finie.
5. Le montage : un brut avec une surépaisseur de bridage, ou un montage dédié.
6. Le contrôle, souvent sur machine à mesurer tridimensionnelle.

Pour une série, la programmation se dilue vite. Pour une pièce unique, elle peut représenter l'essentiel de la facture.

Le dossier de consultation

• le modèle 3D en STEP, propre et à la cote nominale ;
• le plan 2D avec cotation géométrique, tolérances et rugosités ;
• la matière, son état et sa forme d'approvisionnement (bloc, barre, brut forgé ou de fonderie) ;
• les quantités et le rythme ;
• les traitements prévus (anodisation, traitement thermique) ;
• le niveau de contrôle attendu.

Avec ces éléments, envoyez votre demande de devis en usinage 5 axes à des ateliers adaptés.

Choisir l'atelier

Interrogez l'atelier sur la course de ses machines, la cinématique (table tournante-basculante ou tête pivotante), la vitesse de broche et le logiciel de FAO utilisé. Demandez des exemples de pièces comparables. Pour l'aéronautique, la certification EN 9100 est généralement un prérequis, avec le dossier de premier article qui l'accompagne.

L'annuaire des ateliers d'usinage permet de cibler par région et par certification. Si votre pièce reste simple, en deux ou trois faces, le fraisage CNC 3 axes sera souvent plus économique.
