Fraisage CNC : sous-traitance de pièces fraisées 3, 4 et 5 axes

Le procédé le plus polyvalent de l'atelier

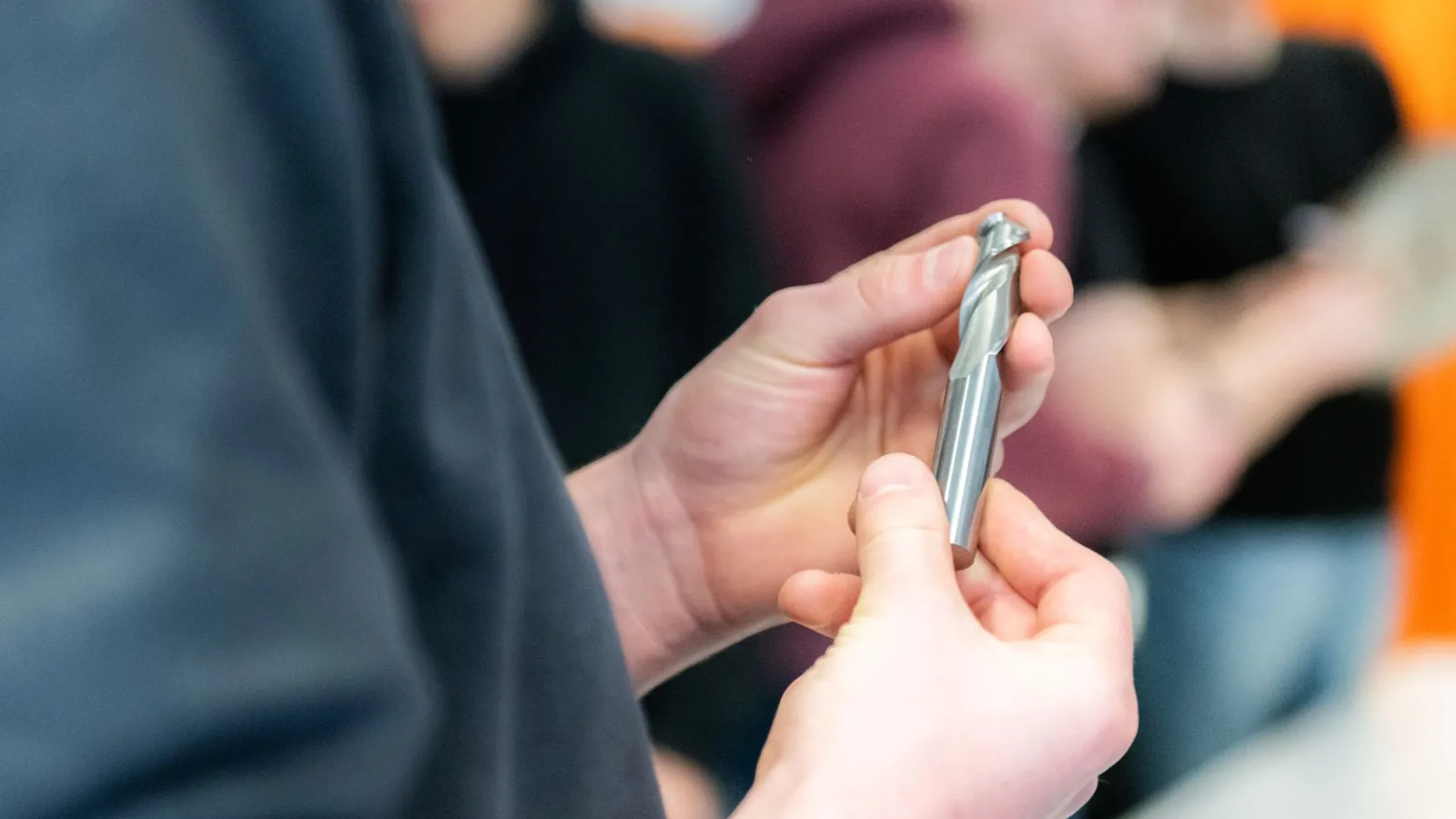

Le fraisage enlève la matière avec un outil rotatif, la fraise, qui se déplace par rapport à la pièce. Sur un centre d'usinage à commande numérique, ces déplacements sont pilotés par un programme. On obtient des surfaces planes, des épaulements, des poches, des rainures, des contours, des perçages, des taraudages, et des surfaces de forme.

C'est le procédé des pièces prismatiques : platines, flasques, blocs, supports, boîtiers, plaques de base, pièces de structure. Associé au tournage, il couvre l'essentiel des pièces mécaniques d'une machine.

3 axes, 4 axes, 5 axes : choisir sans surpayer

Le 3 axes. L'outil se déplace en X, Y et Z. La pièce est usinée face par face, avec un remontage pour chaque face. C'est la solution la plus économique pour les pièces simples, plates ou usinées sur une ou deux faces.

Le 4 axes. Un plateau tournant ajoute une rotation. La pièce peut être usinée sur plusieurs côtés sans démontage. Idéal pour les pièces longues avec des perçages sur plusieurs faces, ou les séries posées sur des montages multi-pièces.

Le 5 axes. Deux rotations : toutes les faces, ou presque, en une seule prise, et les surfaces gauches. Plus cher à l'heure, il devient rentable sur les pièces complexes. Il a sa page dédiée : usinage 5 axes.

Votre pièce n'a pas besoin du procédé le plus sophistiqué. Elle a besoin de celui qui la fabrique au bon prix avec la bonne précision.

Concevoir une pièce facile à fraiser

Quelques règles réduisent sensiblement le prix :

• Rayons intérieurs cohérents avec des outils courants, et identiques autant que possible.
• Profondeur des poches raisonnable : au-delà de trois à quatre fois le diamètre de l'outil, la fraise vibre.
• Parois pas trop fines par rapport à leur hauteur.
• Taraudages de dimensions normalisées, avec une profondeur utile limitée au nécessaire.
• Faces de référence clairement identifiées sur le plan, qui servent aussi au bridage.
• Tolérances ciblées : la tolérance générale pour le reste.

Un plan qui respecte ces principes se programme vite et se fabrique sans surprise.

Les matières fraisées

Les ateliers de fraisage travaillent l'acier de construction et les aciers alliés, l'inox, l'aluminium, les alliages cuivreux, les fontes, le titane et les plastiques techniques. Chaque matière a ses paramètres et ses outils. Les cas les plus fréquents ont leur page : aluminium, inox, titane et plastiques.

Pièce unique ou série répétitive : l'atelier ne s'organise pas pareil

Pour une pièce unique, l'atelier cherche à réduire la préparation : programmation directe, bridage en étau standard, contrôle sur la machine. Le temps de cycle compte peu, c'est le temps de préparation qui fait le prix.

Pour une série répétitive, la logique s'inverse. L'atelier investit dans un montage dédié qui tient plusieurs pièces à la fois, optimise chaque trajectoire, et lance la production sur des palettes qui se changent automatiquement. Les centres d'usinage palettisés peuvent tourner la nuit sans opérateur. Le premier lot coûte plus cher, les suivants beaucoup moins.

Annoncer clairement votre besoin, ponctuel ou récurrent, permet à l'atelier de choisir la bonne organisation. Et si votre pièce mélange formes tournées et fraisées, l'article fraisage ou tournage vous aidera à comprendre comment elle sera fabriquée.

Ce qui fait le prix d'une pièce fraisée

1. La programmation : de quelques minutes pour une platine à plusieurs heures pour une pièce de forme.
2. Les montages : nombre de faces, montages spéciaux, mors usinés.
3. Le temps de cycle, lié à la matière enlevée, à la matière usinée et aux finitions.
4. La matière : nuance, format du brut, débit.
5. Les opérations annexes : ébavurage, traitement thermique, traitement de surface, marquage.
6. Le contrôle et la documentation.

Le prix unitaire baisse avec la quantité, parce que la programmation et les réglages se répartissent. Demandez des prix à plusieurs quantités pour voir où se situe le palier.

Le dossier qui permet de chiffrer vite

• STEP de la pièce et plan 2D coté avec tolérances ;
• matière et état ;
• traitement thermique ou de surface prévu ;
• quantités et rythme de commande ;
• délai et lieu de livraison ;
• documents attendus (certificat matière, rapport de contrôle).

Une fois prêt, déposez votre demande de devis en fraisage CNC : elle est transmise à des ateliers d'usinage adaptés à votre pièce.

Trouver l'atelier de fraisage

Le parc machine compte : courses des centres d'usinage, nombre d'axes, palettisation pour les séries. La capacité de mesure aussi. Mais pour la plupart des pièces, la réactivité, la qualité des échanges et le respect des délais font la différence. L'annuaire des entreprises d'usinage vous permet de cibler par région, effectif et certification. Si votre pièce est de révolution, voyez plutôt le tournage CNC.
