Le métier de l'enveloppe

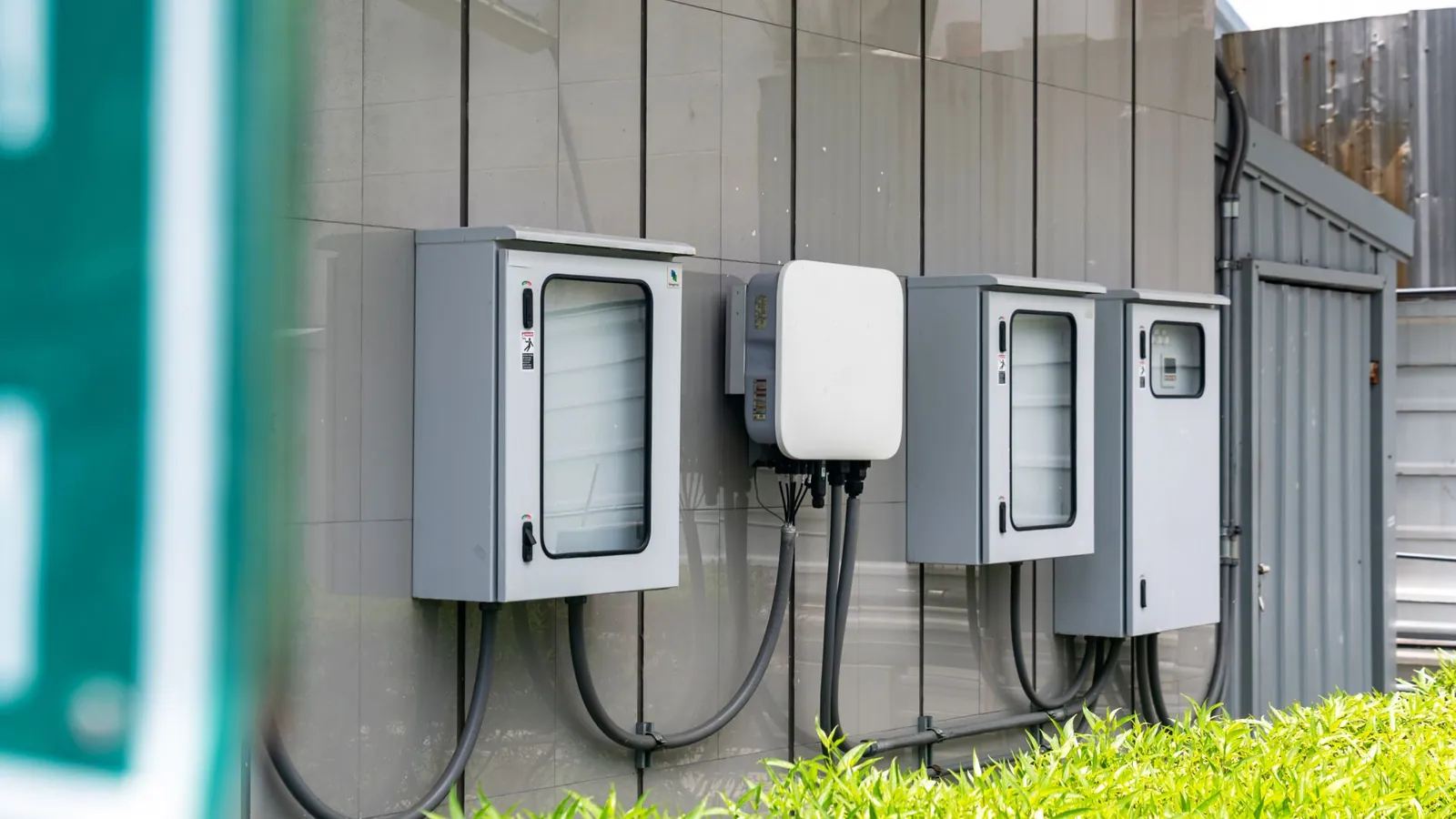

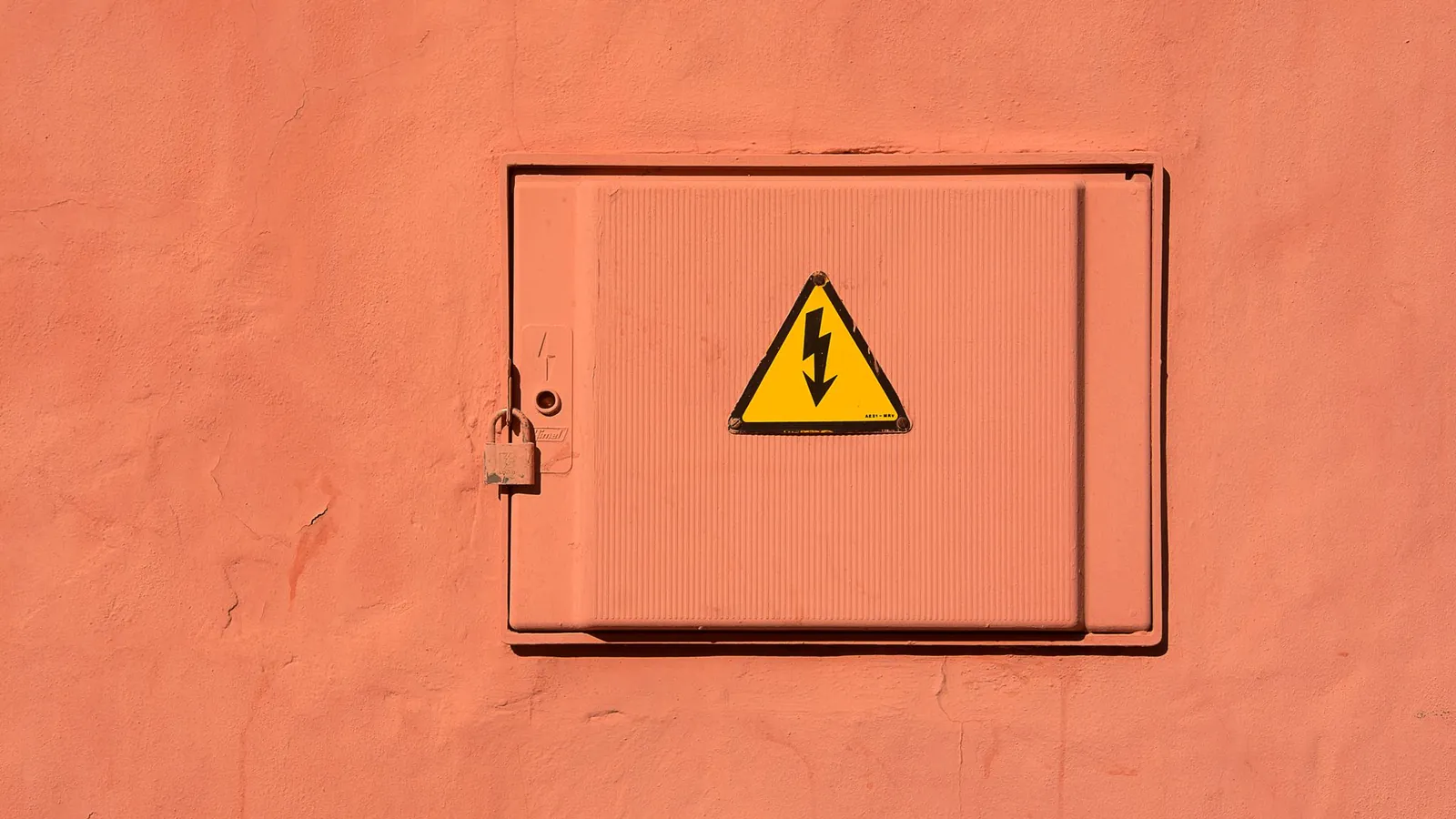

Un boîtier d'électronique, le capot d'une machine, la porte d'une armoire de commande, le carter qui protège une transmission, le châssis d'un équipement médical : tout cela relève de la tôlerie fine. Le principe ne change pas d'une pièce à l'autre. On découpe des flans dans une tôle mince, on les plie, on ajoute de la visserie sertie, on assemble par soudure ou par rivetage, puis on habille avec une finition.
La différence avec la tôlerie courante tient à l'exigence. Les pièces sont visibles, elles s'assemblent avec d'autres éléments (cartes électroniques, écrans, connecteurs, charnières) et doivent tomber juste au premier montage.
Les opérations qu'un tôlier fin enchaîne
- Découpe au laser ou au poinçonnage CNC, souvent sur machine combinée pour les ouïes et les persiennes.
- Ébavurage des chants, indispensable sur des pièces manipulées.
- Pose d'inserts : écrous, goujons, entretoises à sertir, qui évitent les écrous libres au montage.
- Pliage sur presse plieuse à commande numérique.
- Assemblage : soudure par points, soudure TIG des angles, rivets aveugles, clinchage.
- Finition : thermolaquage, peinture liquide, zingage, brossage de l'inox, anodisation de l'aluminium.
- Marquage : sérigraphie, tampographie, gravure laser des repères et logos.
- Montage : charnières, serrures, joints, parfois câblage léger.
Un atelier qui gère l'ensemble en interne, ou qui pilote ses propres sous-traitants de finition, vous livre une pièce prête à monter.
Matières et épaisseurs courantes
- Acier électrozingué ou laminé à froid, de 0,8 à 2 mm, pour les coffrets peints : économique et facile à souder.
- Inox 304L pour l'agroalimentaire, le médical ou l'extérieur, finition brossée ou passivée.
- Aluminium 5754 pour les pièces légères et les blindages électromagnétiques.
- Tôle prélaquée pour certains capots d'aspect, pliée avec précaution.
Pour la tenue mécanique, raidissez la tôle par des bords tombés ou des nervures plutôt que d'augmenter l'épaisseur : vous gagnez en poids et en coût.
Ce que l'électronique demande en plus
Les coffrets pour l'électronique ajoutent leurs propres contraintes. La continuité électrique entre panneaux compte pour la compatibilité électromagnétique : on évite alors la peinture sur les zones de contact, ou on prévoit des joints conducteurs. Les découpes pour connecteurs et afficheurs se dessinent avec la référence des composants sous les yeux. L'étanchéité se décrit par un indice de protection, IP54 ou IP65 par exemple, défini par la norme IEC 60529.
Si vous fabriquez des coffrets complets avec leur électronique, l'annuaire recense aussi des ateliers d'électricité et d'électronique qui travaillent en lien avec des tôliers.
Du prototype à la série sans changer de procédé
La tôlerie fine a un avantage rarement mis en avant : la pièce prototype est fabriquée avec les mêmes machines et les mêmes programmes que la pièce de série. Il n'y a pas de rupture technique entre le premier exemplaire et le millième. Vous validez un boîtier sur trois prototypes, vous corrigez une découpe, et la série démarre sans investissement d'outillage.
Pour tirer parti de cette souplesse, organisez les premiers échanges avec l'atelier :
- faites revoir vos plans par son bureau des méthodes avant le premier lot ;
- demandez un prix pour les prototypes et un prix indicatif pour la série visée ;
- prévoyez une étape de validation au montage, avec vos propres composants ;
- figez ensuite l'indice de plan et la gamme de finition.
Quand les volumes deviennent très importants, certaines pièces passent en emboutissage avec un outil à suivre. Un tôlier honnête vous signalera le seuil où ce changement devient rentable.
Les facteurs de coût
Le prix d'une pièce de tôlerie fine additionne plusieurs postes :
- la programmation et les réglages, un coût fixe par référence et par lot ;
- la découpe et le pliage, au temps machine ;
- la pose d'inserts, à l'unité ;
- la soudure et le meulage des angles, gros consommateurs de main-d'œuvre sur les coffrets d'aspect ;
- la finition, souvent facturée au mètre carré ou à la charge du four ;
- le marquage et l'emballage de protection.
Deux leviers baissent le prix sans toucher à la fonction : remplacer les angles soudés et meulés par des angles pliés et rivetés quand l'aspect le permet, et standardiser les inserts sur toute la gamme.
Le dossier qui facilite le chiffrage
- un STEP de l'assemblage et de chaque pièce ;
- les plans 2D avec cotes fonctionnelles, tolérances et indice de protection éventuel ;
- la liste des inserts et de la quincaillerie (charnières, serrures, joints) ;
- la finition : teinte RAL, aspect (mat, satiné, texturé), épaisseur de peinture ;
- les fichiers de marquage en vectoriel ;
- les quantités par lot et le volume annuel.
Avec ces éléments, lancez votre demande de devis en tôlerie fine. Vous recevez des offres d'ateliers qui correspondent à vos quantités et à vos finitions.
Choisir son tôlier
Un bon tôlier fin se juge sur ses pièces d'aspect : regardez les angles soudés, les traces d'outils, la régularité des peintures. Demandez s'il dispose d'un bureau des méthodes capable de revoir vos plans, et s'il maîtrise le développé de ses propres plis. Pour les marchés réglementés, une certification ISO 9001 ou ISO 13485 pour le médical simplifiera vos audits.
La liste des entreprises de tôlerie et chaudronnerie permet de filtrer par région et par certification.
