Pliage de tôle sur mesure : acier, inox, aluminium

Ce que l'on plie, et sur quelle machine

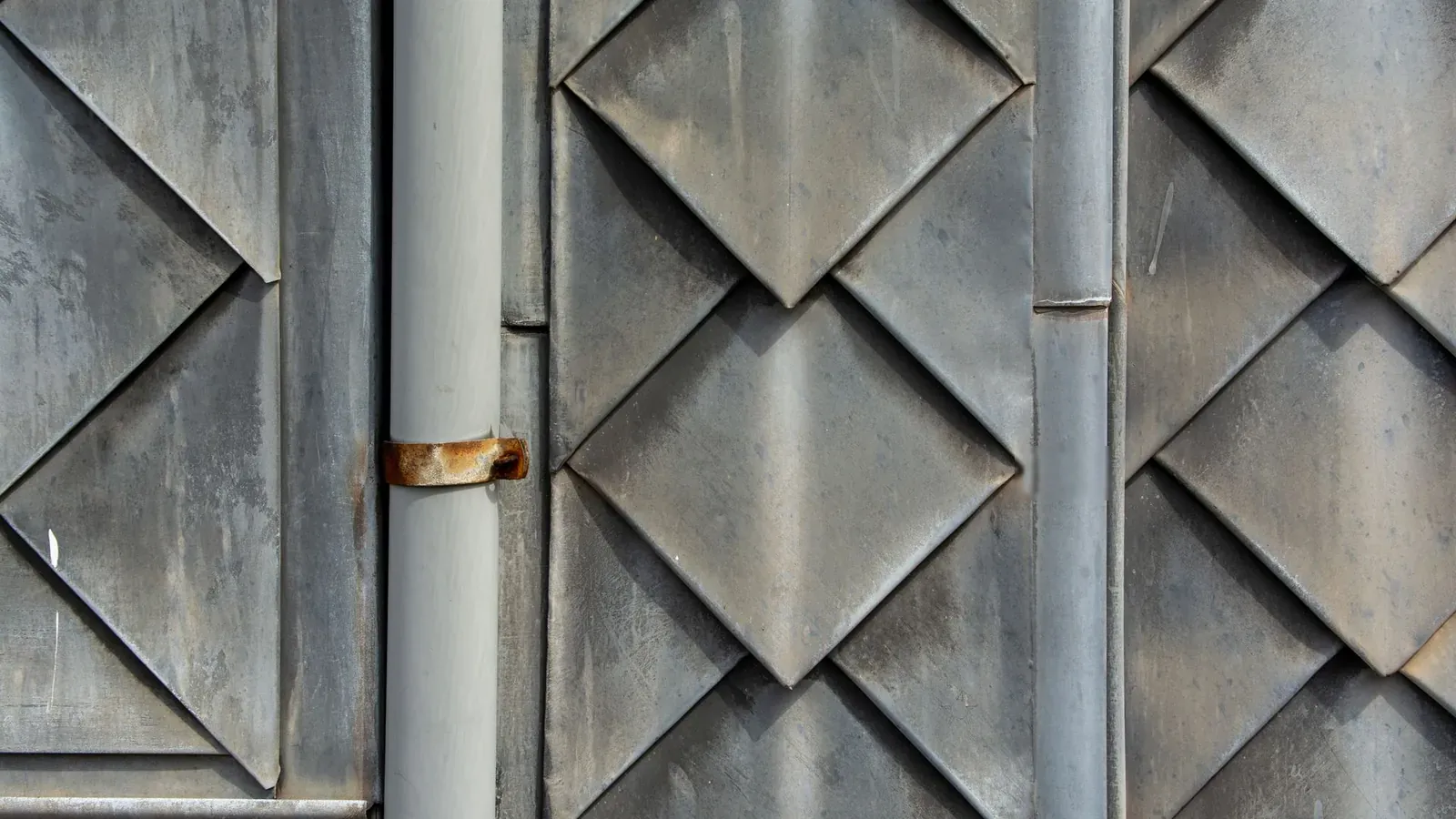

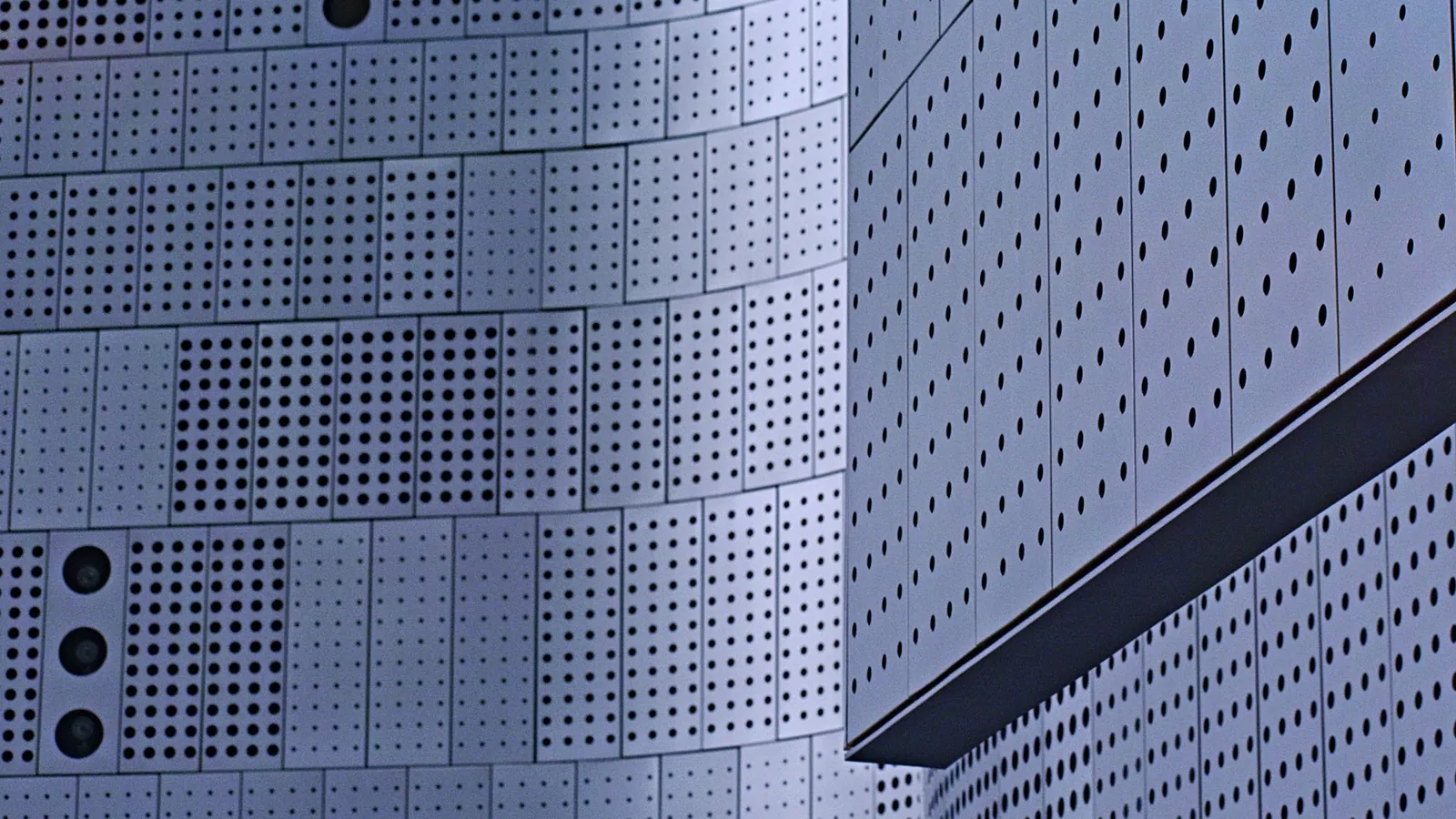

Le pliage transforme une tôle plane en pièce en volume : cornières, U, caissons, capots, goulottes, habillages, supports, équerres renforcées. Il se fait presque toujours sur presse plieuse : la tôle est posée sur une matrice en V, le poinçon descend et force le métal à prendre l'angle voulu. Les machines récentes sont pilotées par commande numérique, avec des butées arrière motorisées et une correction automatique de l'angle.

L'atelier choisit l'ouverture du V selon l'épaisseur. Plus le V est large, moins il faut de force, mais plus le rayon intérieur est grand et plus le bord minimal pliable s'allonge. Ce compromis explique la plupart des remarques que vous recevrez sur vos plans.

Trois métaux, trois comportements

L'acier doux (DC01, S235) se plie sans difficulté, avec un retour élastique modéré. C'est le matériau le plus simple et le plus économique à plier.

L'inox (304L, 316L) demande plus de force pour la même épaisseur et revient davantage après pliage. L'atelier compense par un sur-pliage. Les surfaces brossées ou polies se protègent par un film, que vous devez demander si l'aspect compte.

L'aluminium se plie facilement s'il est choisi correctement. Les alliages 1050, 5754 et 5083 acceptent des rayons serrés. Les alliages durcis par traitement thermique fissurent si on les plie trop court ou dans le sens du laminage. Si vous hésitez, demandez conseil avant de commander la matière.

Les règles de dessin qui évitent les retouches

Un plan bien pensé pour le pliage se reconnaît vite. Quelques règles simples :

• Bord minimal. Un rebord trop court ne repose pas sur les deux épaulements du V. Comptez grossièrement trois à quatre fois l'épaisseur, à confirmer avec l'atelier.
• Trous près des plis. Un trou trop proche de la ligne de pli s'ovalise. Éloignez-le d'au moins deux à trois fois l'épaisseur plus le rayon, ou prévoyez de le percer après pliage.
• Dégagements d'angle. Quand deux plis se rencontrent, une petite découpe de dégagement évite la déchirure du coin.
• Rayon constant. Un même rayon sur toute la pièce limite les changements d'outils.
• Tolérances réalistes. Sur une pièce pliée, chaque pli ajoute son écart. Un angle tient couramment à ± 0,5° ou ± 1°, et une cote qui traverse plusieurs plis cumule les écarts. Cotez depuis les faces fonctionnelles.

La longueur développée (la longueur de tôle à découper avant pliage) dépend du rayon, de l'épaisseur et du comportement de la matière. Les ateliers la calculent avec leurs propres coefficients, mesurés sur leurs outils. Si vous la calculez vous-même, considérez votre valeur comme une estimation à valider.

Pièce unique ou série : deux façons de travailler

Pour une pièce unique ou une dizaine d'exemplaires, l'atelier plie à la main sur une presse plieuse à commande numérique. Le plieur règle sa butée, fait un pli d'essai sur une chute, mesure, corrige, puis enchaîne. Le savoir-faire de l'opérateur compte beaucoup.

Pour une série régulière, l'atelier investit dans le réglage : programme optimisé, outils segmentés montés en plusieurs stations sur la même presse pour enchaîner tous les plis sans démontage, parfois cellule robotisée qui charge, plie et empile sans opérateur. Le coût du premier lot est plus élevé, celui des suivants beaucoup plus bas.

Dites à l'atelier si votre commande est ponctuelle ou si elle se répétera : il ne vous proposera pas la même organisation, ni le même prix.

Combien coûte un pliage : les leviers

Le prix d'une pièce pliée ne dépend pas seulement du nombre de plis. Il reflète :

1. Le réglage : choix et montage des outils, programmation, essai sur la première pièce.
2. Le nombre de plis et de retournements : une pièce qu'il faut retourner trois fois prend plus de temps.
3. La taille et le poids : au-delà d'un certain format, il faut deux opérateurs ou une aide à la manutention.
4. L'épaisseur et la matière : force de pliage, usure des outils, protection de surface.
5. La quantité : les réglages se répartissent sur le lot.
6. La découpe en amont : souvent faite par le même atelier au laser ou au poinçonnage.

Commander la découpe et le pliage chez le même fournisseur évite les problèmes de longueur développée : l'atelier découpe des flans adaptés à ses propres outils.

Ce qu'il faut envoyer

Pour un devis de pliage rapide et fiable :

• le STEP de la pièce pliée, idéalement complété par le DXF du développé si vous l'avez ;
• un plan 2D coté avec les tolérances et le sens des plis ;
• la nuance, l'épaisseur et l'état de surface (brut, brossé, prélaqué) ;
• les quantités, la fréquence de commande et le délai ;
• la finition en aval : soudure, thermolaquage, galvanisation, zingage.

Votre dossier est complet ? Demandez un devis de tôlerie pliée : votre demande est transmise aux ateliers adaptés à votre besoin.

Choisir l'atelier de pliage

Regardez d'abord la capacité des presses plieuses : longueur utile et force disponible, qui fixent l'épaisseur maximale sur une longueur donnée. Pour les séries, une cellule de pliage robotisée réduit le coût par pièce. Pour les petites séries variées, la réactivité de l'équipe et la variété du parc d'outils comptent davantage.

Vérifiez ensuite l'enchaînement des opérations : un atelier qui découpe, plie, soude et sous-traite la peinture vous livre une pièce finie. Les entreprises qui le font sont réunies dans l'annuaire tôlerie et chaudronnerie. La fiche métier détaille le reste du métier, du roulage à la chaudronnerie lourde.

Pour des pièces fines et très équipées (inserts, sérigraphie, montage), consultez aussi la page dédiée à la tôlerie fine. Et si la forme est plane, une simple découpe laser peut suffire.
