Un filetage insert, ou filetage rapporté, est un filet préfabriqué que l'on installe dans un taraudage agrandi pour réparer un filet arraché ou renforcer un taraudage dans un matériau tendre comme l'aluminium, le magnésium ou le plastique. Le plus répandu est l'insert hélicoïdal en fil d'inox, souvent appelé Helicoil du nom d'une marque : un ressort à section losange qui se visse dans un taraudage spécial et offre un filet métrique standard à la vis. Il existe aussi des douilles autotaraudeuses et des inserts à clavettes pour les efforts élevés. Sur une pièce neuve, on les spécifie dès le plan ; en réparation, ils sauvent des pièces coûteuses.
Quand un insert est la bonne réponse
Réparer. Un taraudage arraché dans un carter, une culasse ou un bâti en aluminium condamne rarement la pièce. On reperce, on retaraude plus grand et on pose un insert qui redonne exactement le filetage d'origine. La vis d'origine se remonte sans modification.
Renforcer. Une vis en acier serrée directement dans de l'aluminium fait travailler un filet taillé dans un métal beaucoup moins résistant. Au fil des démontages, il s'use et finit par lâcher. Un insert en inox répartit l'effort sur un plus grand diamètre et résiste à l'usure. L'aéronautique en pose systématiquement dans les pièces en alliage léger.
Protéger. Dans les assemblages souvent démontés, un insert évite le grippage entre une vis inox et un alliage d'aluminium et conserve un filet propre pendant toute la vie de la pièce.
Les trois familles d'inserts
| Type | Principe | Points forts | Usages typiques |
|---|---|---|---|
| Filet rapporté en fil (hélicoïdal) | Fil inox enroulé, vissé dans un taraudage spécial | Faible encombrement, filet très résistant, versions autofreinées | Réparation et renfort dans l'aluminium, aéronautique, moteurs |
| Douille autotaraudeuse | Douille massive filetée intérieurement, qui taille son logement à la pose | Pose sans taraud spécial, bonne tenue | Alliages légers, fonte, plastiques durs |
| Insert à clavettes | Douille vissée puis bloquée par des clavettes enfoncées dans le matériau | Très forte résistance à l'arrachement et au desserrage | Pièces lourdes, réparations critiques, fortes charges |
Pour les plastiques, d'autres solutions existent : inserts laiton posés à chaud ou par ultrasons, ou surmoulés à l'injection. Pour la tôle fine, ce sont plutôt les écrous à sertir qui s'imposent.
La pose d'un filet rapporté en fil
La méthode est la même pour une réparation ou une pièce neuve :

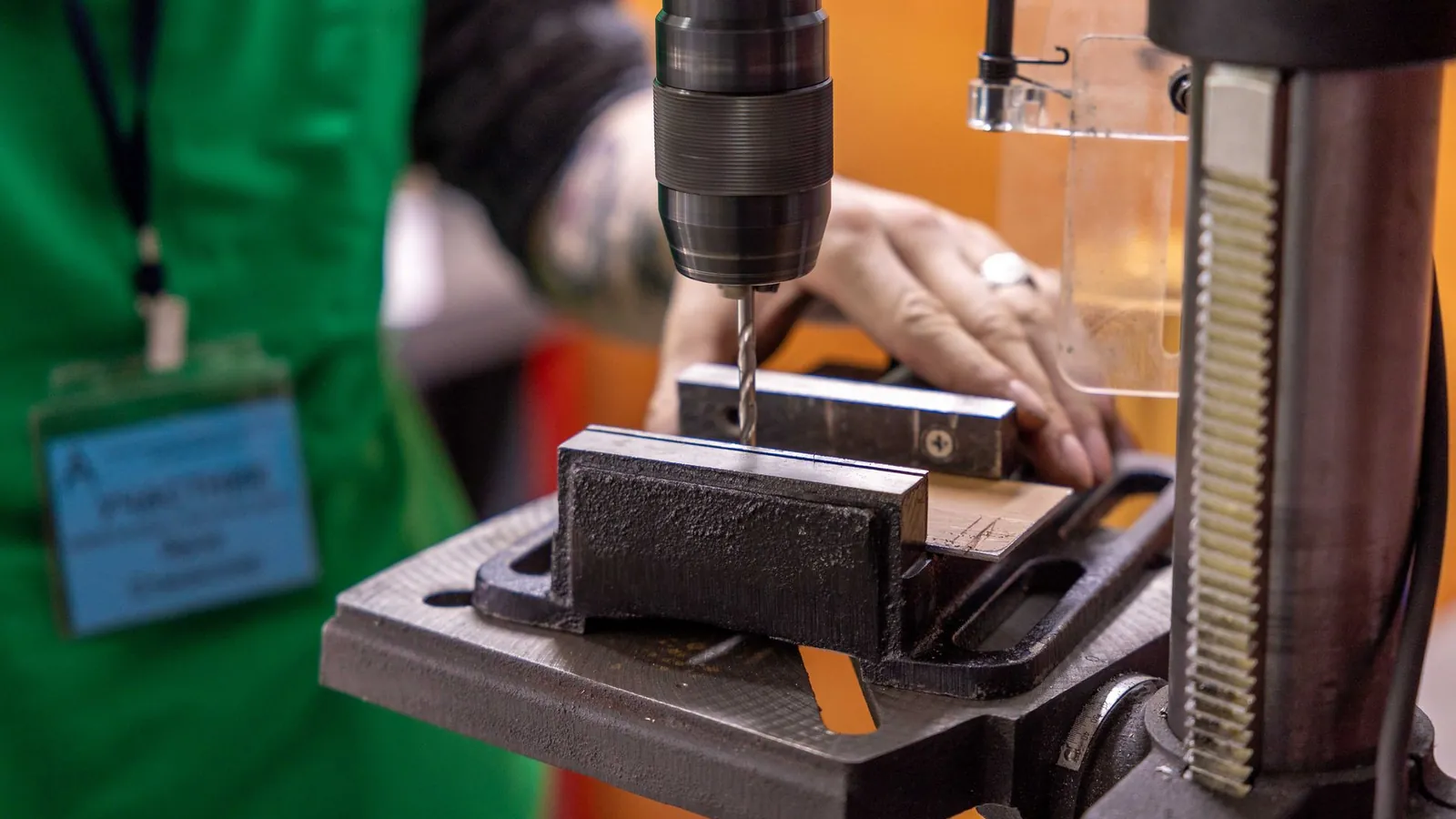

- Percer au diamètre prescrit par le fabricant, plus grand que le perçage du taraudage standard. Le perçage doit être perpendiculaire à la face d'appui : c'est le point qui fait la qualité du résultat.
- Tarauder avec le taraud spécifique au filet rapporté, souvent marqué STI. Il donne au logement le pas et le diamètre attendus par l'insert.
- Souffler et nettoyer le logement : un copeau resté au fond bloque l'insert.
- Visser l'insert avec l'outil de pose, qui le comprime légèrement, jusqu'à ce que la première spire soit sous la surface.
- Casser le tenon d'entraînement au fond du trou débouchant ou borgne, si l'insert en possède un, et le récupérer.
- Contrôler au tampon fileté entre et n'entre pas.
Un kit de réparation de filetage réunit foret, taraud, outil de pose et inserts pour une taille donnée. Il suffit pour une intervention de maintenance. Pour une série, un atelier d'usinage pose les inserts plus vite et plus sûrement, avec des perçages guidés sur machine.
Le cas fréquent de l'insert M8
Le M8 est la taille la plus demandée en réparation, sur les carters et les fixations de moteurs. Un insert filetage M8 redonne un filet M8 × 1,25 standard. Son logement se perce plus grand que le perçage habituel d'un taraudage M8, à une cote donnée par la notice du fabricant, et se taraude avec le taraud spécifique. Vérifiez qu'il reste assez de matière autour : une paroi trop mince sur un bossage de fonderie peut se fendre à la pose.
Les erreurs de pose les plus fréquentes
- un perçage de travers, qui donne un insert incliné et une vis qui force ;
- un taraudage fait au taraud standard au lieu du taraud spécifique, qui laisse l'insert flotter ou l'empêche d'entrer ;
- un insert posé trop haut, dont la première spire dépasse et se déforme au serrage ;
- un tenon oublié au fond d'un trou borgne, qui bloque la vis avant sa longueur utile ;
- un insert vissé à sec dans une pièce qui verra des températures élevées, sans le produit de freinage prévu.
La plupart de ces défauts se repèrent au tampon fileté juste après la pose.
Le spécifier sur un plan
Sur une pièce neuve, un insert se commande comme une opération à part entière. Le plan doit indiquer :
- le filetage final, par exemple M8 × 1,25 ;
- le type d'insert, sa longueur (souvent exprimée en multiple du diamètre, 1,5d ou 2d), et s'il est libre ou autofreiné ;
- la norme ou la référence retenue ; pour les filets rapportés en fil, la norme DIN 8140 est couramment citée ;
- la position de l'insert sous la surface et l'exigence de contrôle.
Évitez de laisser la mention « taraudage M8 » seule si un insert est prévu : l'atelier taraudera directement dans la matière.
Faire réaliser la pose
Les ateliers d'usinage posent couramment ces inserts, en série sur des pièces neuves comme en réparation sur des pièces de maintenance. Pour une demande de prix, précisez la matière, la taille et le nombre de taraudages, le type d'insert et l'état de la pièce si c'est une réparation.
Vous pouvez parcourir les ateliers d'usinage mécanique, consulter la fiche métier de l'usinage ou demander directement des devis. Si vos taraudages sont des filetages gaz, l'article sur les filetages G, NPT et BSP aide à les identifier avant réparation.
