Gabarits de contrôle et montages d'usinage sur mesure

Un outillage industriel bien conçu fait gagner du temps à chaque pièce : un montage d'usinage qui positionne la pièce en quelques secondes, un gabarit de contrôle qui valide une pièce sans machine à mesurer, un montage de soudage qui garantit la géométrie d'un ensemble, un outil de formage qui plie une forme spéciale. Ces équipements sont presque toujours uniques, fabriqués pour une pièce et un procédé. Voici comment les commander.

Les familles d'outillages

Les gabarits de contrôle

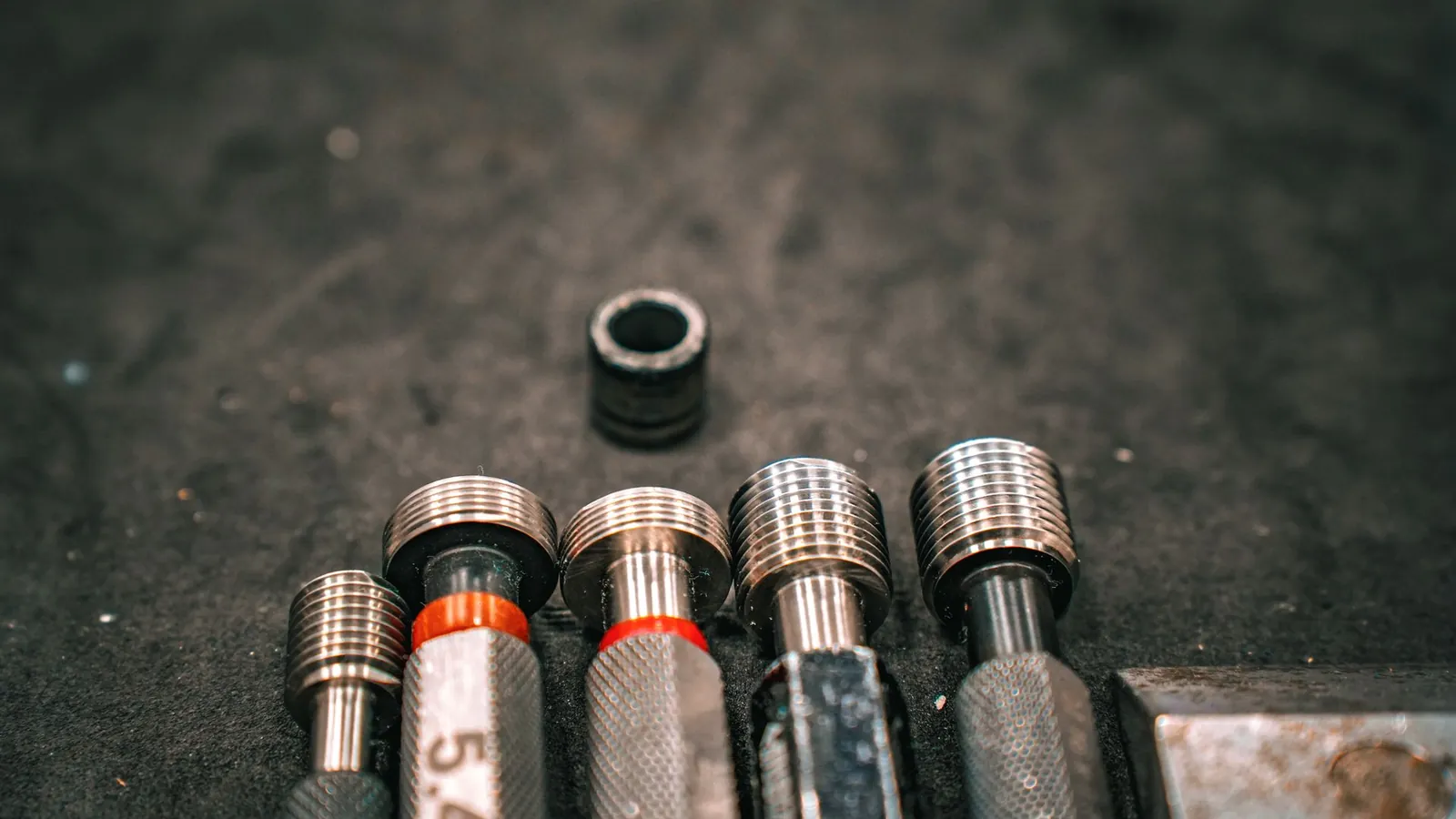

Ils vérifient la conformité d'une pièce à la sortie de la production : position des trous, profil d'une tôle emboutie, contour d'une pièce plastique, orientation d'un tube. Les plus simples sont des calibres « entre / n'entre pas ». Les plus complets reproduisent le système de référence de la pièce, avec des appuis, des pions et des comparateurs aux points critiques. On en voit beaucoup dans l'automobile, l'aéronautique et la tôlerie de série.

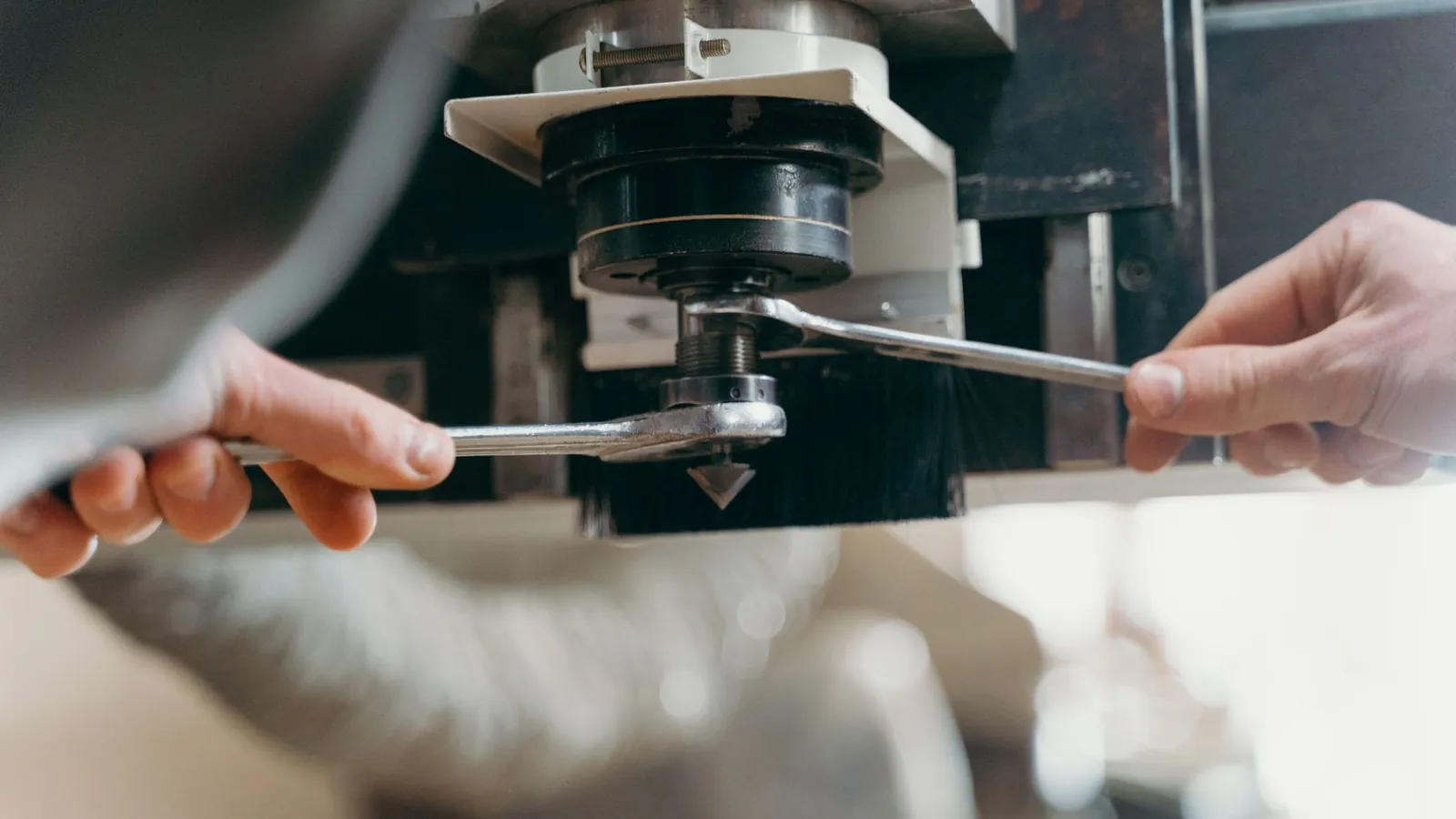

Les montages d'usinage

Ils positionnent et bloquent la pièce sur la machine-outil, de façon répétable. Un montage bien conçu respecte le principe de mise en position isostatique : six points de contact qui suppriment les six degrés de liberté, sans surcontrainte. Il intègre les bridages, parfois hydrauliques ou pneumatiques, et peut recevoir plusieurs pièces à la fois. Sur les centres d'usinage modernes, il se monte sur une interface de serrage rapide pour limiter les temps de changement.

Les montages de soudage et d'assemblage

Ils maintiennent les éléments d'un ensemble pendant le soudage ou l'assemblage, en position et en angle. Ils doivent résister à la chaleur, laisser accès à la torche ou au robot et compenser les déformations prévisibles.

Les outillages de formage en tôlerie

Outils de pliage spéciaux, outils de presse à suivre ou à reprise, outils d'emboutissage simples, matrices de cintrage : ils donnent à la tôle une forme que les outils standard ne permettent pas.

Ce que le fabricant doit savoir

Un outillage se conçoit autour de la pièce et de son utilisation. Pour une offre juste, fournissez :

• le modèle 3D et le plan de la pièce, avec ses tolérances et son système de références ;
• le procédé concerné : machine-outil, robot de soudage, presse plieuse, poste de contrôle ;
• l'interface avec la machine : table, palette, système de serrage rapide, dimensions disponibles ;
• les points à contrôler pour un gabarit, et le mode de contrôle souhaité : attributs, comparateurs, mesure numérique ;
• la cadence et le nombre de pièces à traiter sur la vie de l'outillage, qui dicte la robustesse ;
• l'ergonomie : poids maximal, manipulation par l'opérateur, détrompage ;
• les exigences de livraison : rapport de mesure, certificat, documentation, pièces de rechange.

Matériaux et précision

Les bases sont souvent en aluminium usiné pour la légèreté, ou en acier pour la rigidité et les grandes séries. Les éléments d'appui et de positionnement, pions, bagues, plots, sont en acier trempé et rectifié, remplaçables à l'usure. Pour certains gabarits de grande taille, on utilise des résines usinables, stables et légères.

La précision de l'outillage doit être nettement meilleure que celle de la pièce. Le fabricant contrôle l'outillage sur machine à mesurer tridimensionnelle et livre un rapport. Pour un gabarit, on vérifie aussi sa capacité de mesure par une étude de répétabilité et de reproductibilité.

Ce qui fait le prix

• L'étude : conception 3D, mise en plan, éventuelle simulation de bridage ou de déformation.
• La taille et la complexité, le nombre de points de positionnement et de bridage.
• Les composants du commerce : bridages hydrauliques, vérins, comparateurs, interfaces de serrage.
• L'usinage et les traitements : trempe, rectification, anodisation, peinture.
• Le contrôle et la certification de l'outillage.
• Le nombre d'exemplaires : deux montages identiques coûtent moins que deux montages différents.

Les étapes d'un projet

1. Revue de la pièce et du besoin, proposition de principe.
2. Conception 3D, puis revue et validation par vous.
3. Fabrication, montage et réglage.
4. Contrôle dimensionnel et rapport.
5. Essais avec des pièces réelles, sur votre site ou chez le fabricant.
6. Livraison, formation et documentation.

Prévoyez cette validation intermédiaire : c'est le moment le moins coûteux pour corriger une interférence ou une prise mal placée.

Faire durer l'outillage

Un outillage s'use. Les appuis se marquent, les pions prennent du jeu, les bridages perdent de leur force. Pour un gabarit de contrôle, cette usure fausse le verdict sans que personne ne s'en aperçoive. Prévoyez un réétalonnage périodique, à une fréquence adaptée au nombre de pièces contrôlées, avec un nouveau rapport de mesure. Demandez au fabricant des éléments d'usure interchangeables et une liste de pièces de rechange. Identifiez chaque outillage par un numéro unique, rattaché à la référence et à l'indice de la pièce : quand la pièce évolue, l'outillage doit suivre.

Trouver le fabricant

Les fabricants d'outillages sont souvent des ateliers d'usinage de précision dotés d'un bureau d'études, ou des outilleurs qui font aussi des moules et des outils de presse. Regardez leurs moyens de conception, d'usinage, de traitement et de métrologie, ainsi que leurs références dans votre secteur. Une certification ISO 9001 est un repère ; l'IATF 16949 est fréquente chez les fournisseurs de l'automobile.

Consultez la liste des entreprises d'outillage, moule, modèle et maquette, ou la fiche métier pour situer ces savoir-faire. Lorsque votre besoin est clair, demandez un devis d'outillage en joignant la pièce et son plan.
