Fabrication de faisceaux électriques sur mesure

Un faisceau électrique réunit des fils, des câbles et des connecteurs en un ensemble prêt à monter, qui relie les composants d'une machine, d'un véhicule spécial, d'un équipement médical ou d'un appareil de mesure. Sous son apparence simple, il concentre des exigences précises : longueurs, brochage, sertissage, protection mécanique et repérage. Cette page s'adresse aux industriels qui veulent faire fabriquer des faisceaux sur mesure, du prototype à la série.

Ce que fabrique un câbleur filaire

Le câblage filaire couvre une large famille de produits :

• faisceaux multibranches pour machines, engins agricoles, véhicules utilitaires et ferroviaires ;

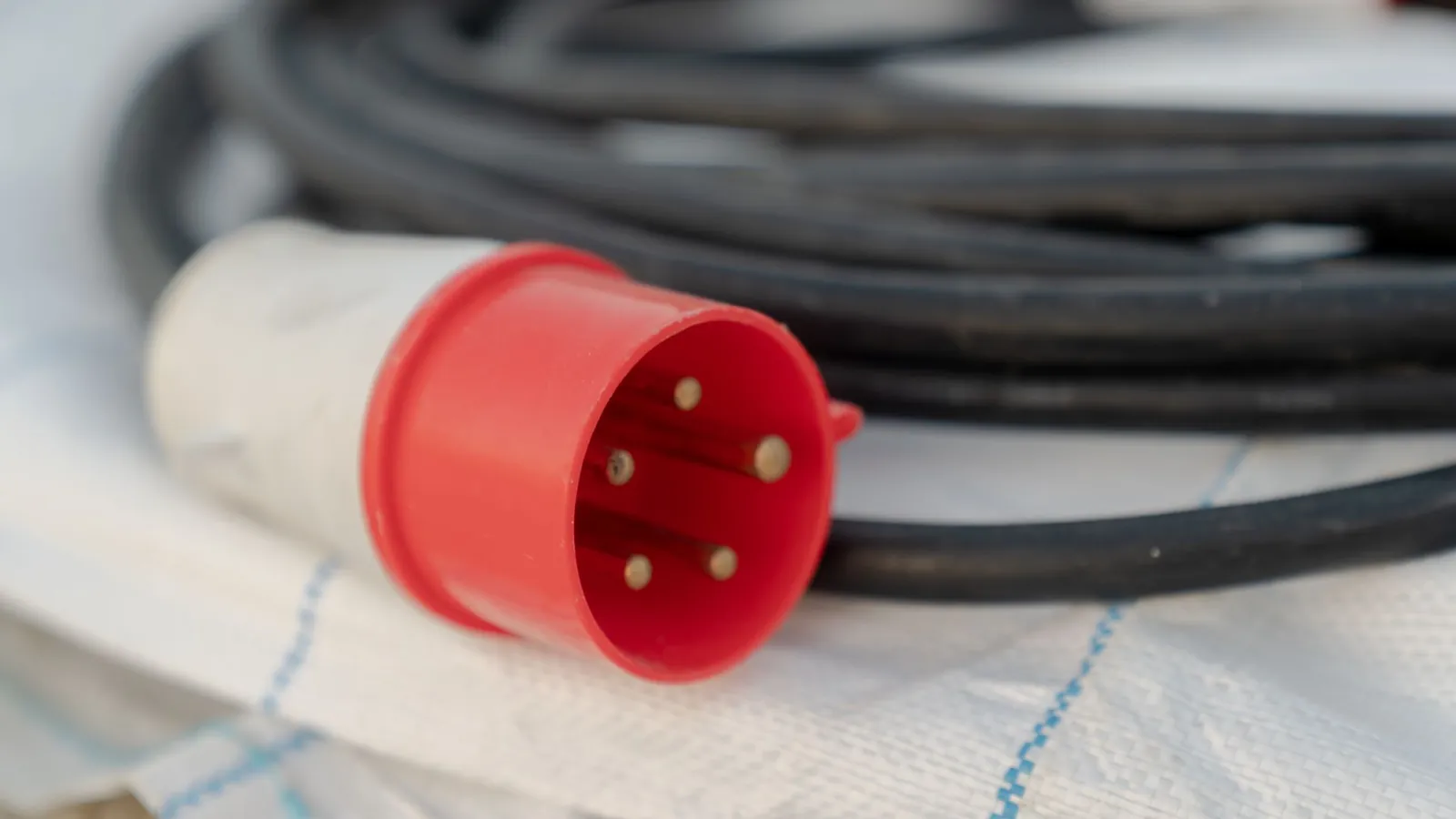

• cordons et rallonges avec connecteurs à chaque extrémité ;
• câbles de liaison blindés pour signaux et données ;
• nappes et liaisons internes d'équipements électroniques ;
• câbles surmoulés, où le connecteur est protégé par une injection de plastique ou d'élastomère.

Un même atelier fait rarement tout. Certains se spécialisent dans les grandes séries automatisées, d'autres dans les petites séries très diversifiées, d'autres encore dans les faisceaux de haute fiabilité.

Les étapes de fabrication

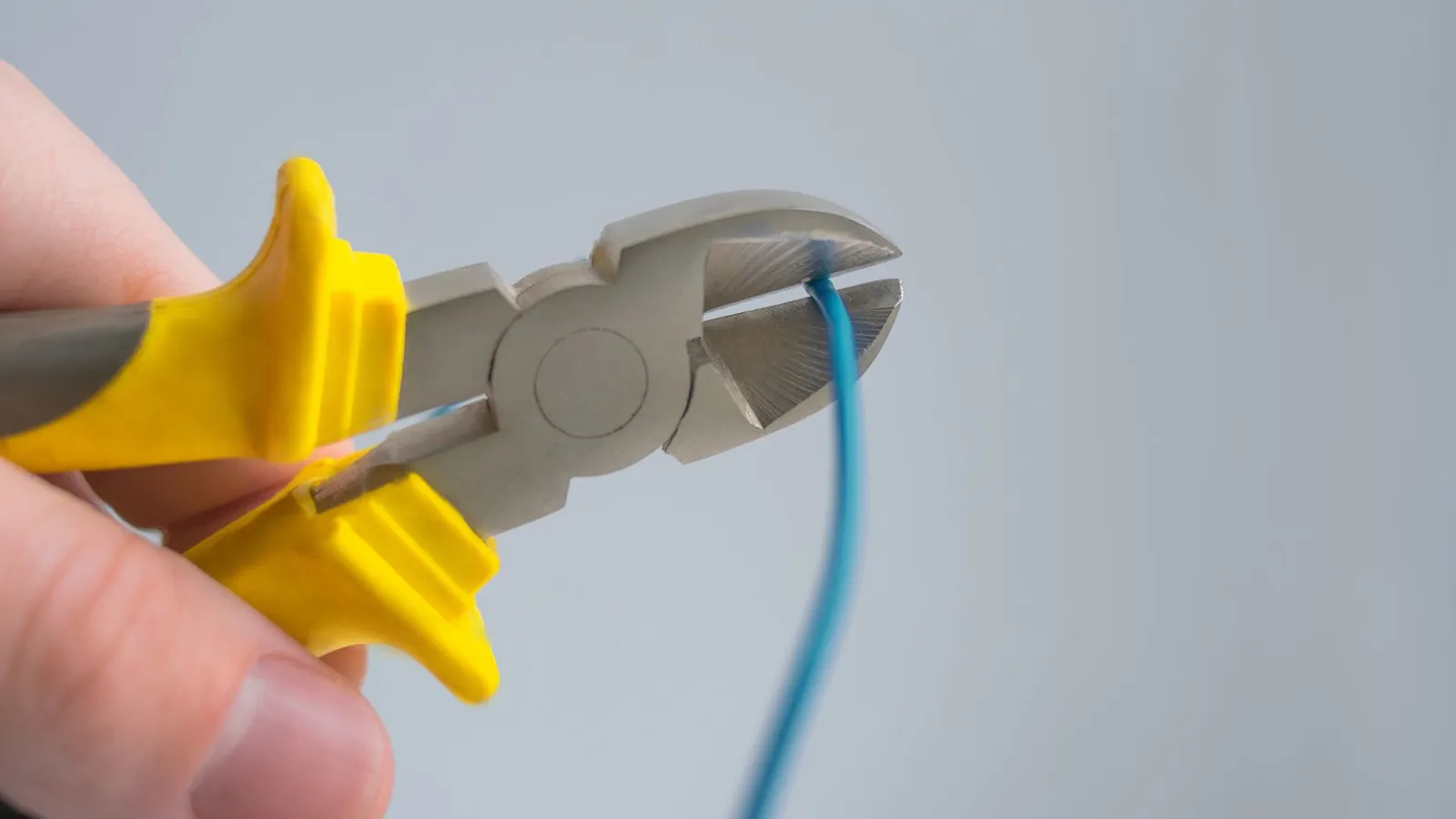

1. Coupe et dénudage des fils sur machine automatique, avec marquage éventuel.
2. Sertissage des contacts à la presse, avec un applicateur propre à chaque référence de contact.
3. Contrôle du sertissage : hauteur de sertissage, force d'arrachement, et coupe micrographique lors de la qualification.
4. Insertion des contacts dans les boîtiers de connecteurs.
5. Montage sur planche : les fils sont tirés et mis en forme sur un gabarit en taille réelle qui reproduit les dérivations.
6. Protection : rubanage, gaine annelée, gaine tressée, manchons thermorétractables, passe-fils.
7. Repérage : étiquettes, bagues, marquage à jet d'encre ou laser.
8. Test électrique à 100 %, puis contrôle visuel et dimensionnel.

Le sertissage est le cœur du métier. Un sertissage mal réglé passe le test électrique mais se desserre en vibration quelques mois plus tard. C'est pour cela que les contrôles de hauteur et d'arrachement doivent être enregistrés.

La norme de référence

L'IPC/WHMA-A-620 définit les critères d'acceptation des assemblages de câbles et de faisceaux : sertissage, dénudage, brasage, épissures, protection, repérage. Elle fixe trois classes de produits. Citer la norme et la classe dans votre demande permet de comparer les offres sur une base commune.

Selon le secteur, d'autres exigences s'ajoutent : réaction au feu des matériaux dans le ferroviaire, compatibilité électromagnétique, étanchéité des connecteurs, traçabilité des lots de fils et de contacts.

Le plan de faisceau : la pièce maîtresse du dossier

Un fabricant chiffre vite et sans erreur à partir d'un plan de faisceau qui indique :

• la topologie : branches, dérivations, longueurs entre points, avec tolérances ;
• les connecteurs et contacts, avec les références fabricant exactes ;
• le tableau de brochage : de quel connecteur et quelle voie part chaque fil, vers où ;
• les fils : section, type, couleur, tension, blindage ;
• les protections : type de gaine, zones de rubanage, passe-fils ;
• le repérage : texte et position des étiquettes ;
• les essais demandés : continuité, isolement, tension de tenue.

Ajoutez les quantités par lot, le volume annuel et le délai. Pour une étude complète, un modèle 3D de la machine aide le fabricant à valider les longueurs.

Les facteurs de prix

• Les connecteurs et contacts, qui pèsent souvent plus que le fil. Certaines références ont des délais longs ou des minimums d'achat.
• Le nombre de fils et de terminaisons : chaque extrémité est une opération.
• La complexité de la topologie et le temps sur planche.
• Les protections : une gaine tressée posée à la main coûte plus qu'un simple rubanage.
• Les outillages : applicateurs de sertissage, planche de montage, adaptateurs de test.
• La classe de qualité et la traçabilité demandées.
• La quantité, qui amortit les frais de lancement.

Les oublis les plus fréquents dans un plan

Certains manques reviennent d'une consultation à l'autre. Les longueurs sans tolérance, qui laissent l'atelier choisir et vous exposent à un faisceau trop tendu au montage. Les connecteurs désignés par leur seul boîtier, sans les contacts ni les joints d'étanchéité, alors que ces petites pièces existent en plusieurs variantes selon la section du fil. L'absence de sens de lecture des repères. Les fils de réserve ou les voies libres non mentionnés. Et la face de vue du connecteur dans le tableau de brochage, côté fils ou côté contact, qui inverse toute la numérotation si elle n'est pas précisée.

Du prototype à la série

Pour un premier lot, un prototype réalisé sur planche provisoire permet de valider les longueurs en situation réelle sur la machine. Une fois le plan figé, le fabricant construit la planche définitive, règle ses machines et livre en série. Si votre machine évolue souvent, demandez un processus de gestion des indices de plan : chaque modification doit être tracée.

Consulter les fabricants

Une demande précise reçoit des offres rapides et comparables. Demandez un devis de faisceaux électriques en joignant le plan, le brochage et vos quantités.

Pour le choix, regardez le parc de machines de coupe et de sertissage, la capacité de test, la gestion des références de contacts, et les certifications : ISO 9001 au minimum, IATF 16949 pour l'automobile. Les fabricants de faisceaux figurent parmi les entreprises d'électricité et d'électronique de l'annuaire. Si vos faisceaux rejoignent une armoire, notre page sur le câblage d'armoires électriques vous aidera à préparer cette seconde consultation.
