Câblage d'armoires électriques sur plan

Une armoire électrique concentre l'intelligence et la puissance d'une machine ou d'une installation : protections, alimentation, variateurs, automate, relais de sécurité, borniers et réseaux. La câbler demande de la méthode, du temps et une rigueur absolue dans le repérage. Beaucoup de constructeurs de machines et d'intégrateurs confient cette étape à des ateliers spécialisés, qui câblent sur plan, testent et livrent une armoire prête à raccorder.

Ce que comprend une prestation de câblage

Une prestation complète enchaîne plusieurs étapes, que le devis doit détailler :

1. Revue du dossier : vérification de la cohérence entre schémas, nomenclature et implantation, questions au client.
2. Approvisionnement du matériel, ou réception et contrôle du matériel fourni.
3. Préparation de l'enveloppe : découpes et perçages des portes et des flancs pour les ventilateurs, les presse-étoupes, les écrans et les voyants.

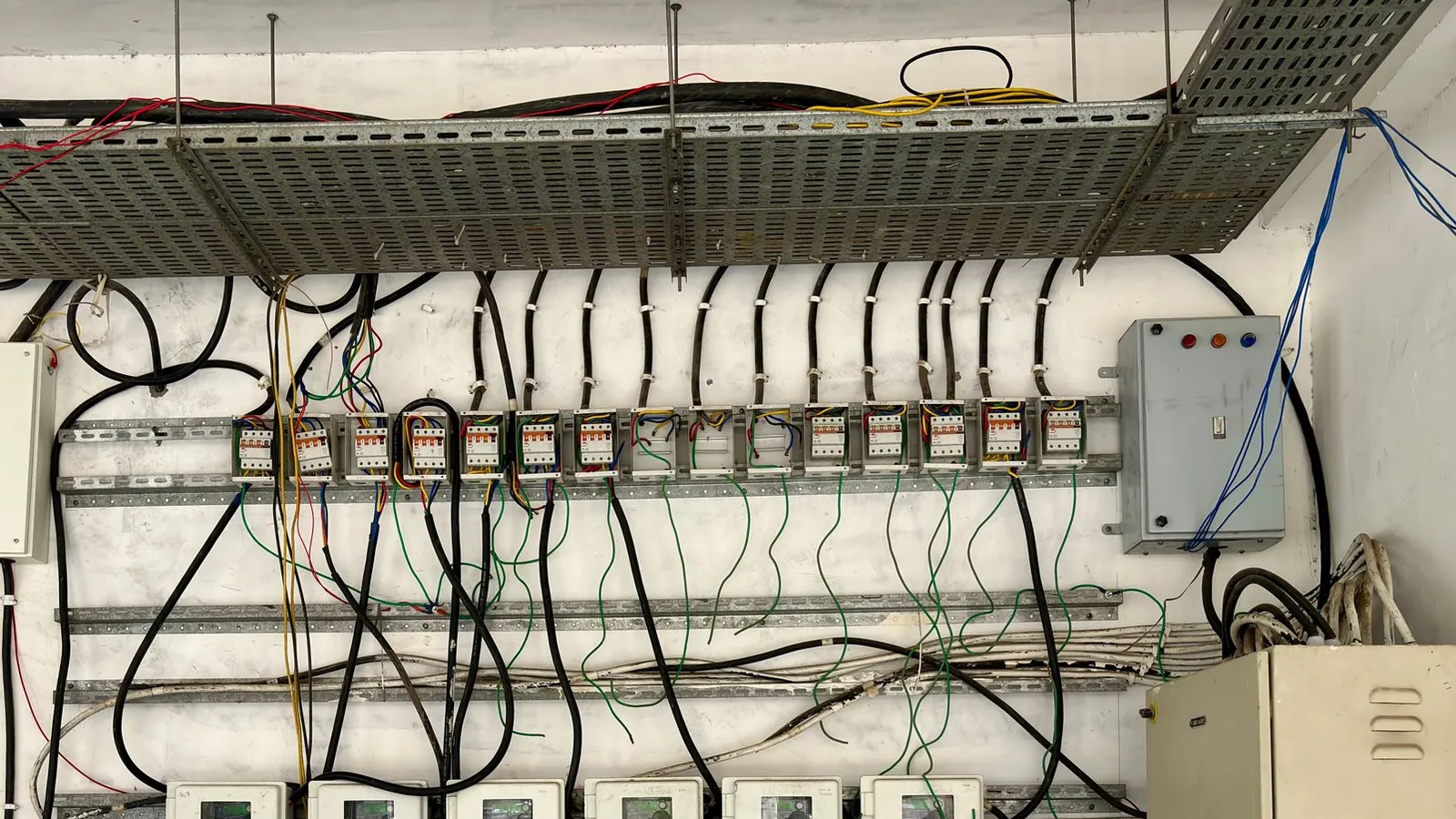

4. Montage mécanique : rails, goulottes, platines, répartiteurs, borniers, appareillage.
5. Câblage : coupe, dénudage, sertissage des embouts, repérage des fils aux deux extrémités, raccordement selon le schéma.
6. Contrôles et essais, puis rapport.
7. Emballage et livraison, avec le dossier à jour.

De plus en plus d'ateliers préparent les fils automatiquement : coupés, dénudés, sertis et marqués à partir des données du schéma. Le gain en temps et en fiabilité est réel sur les armoires complexes et les séries.

Le dossier à fournir pour être chiffré

Pour une armoire électrique sur mesure câblée sur plan, l'atelier a besoin de :

• les schémas électriques complets, au format PDF et si possible au format natif du logiciel de schéma ;
• la nomenclature avec références fabricant et quantités ;
• le plan d'implantation de la platine et des portes, avec les découpes ;
• la liste des borniers et des câbles, avec sections et couleurs ;
• les exigences de repérage : type de marqueurs, codification ;
• les spécificités : indice de protection, climatisation, environnement, destination à l'export ;
• les quantités et le calendrier, y compris pour une série d'armoires identiques.

Si le schéma n'existe pas encore, le travail commence par l'étude. C'est une autre prestation, à chiffrer à part.

Ces normes ne s'appliquent pas seules : votre client ou votre secteur peut ajouter ses propres règles de construction, par exemple des marques imposées ou un sens de repérage particulier.

Les normes à connaître

Deux familles de normes encadrent la plupart des armoires industrielles :

• La série IEC 61439 (NF EN 61439), en particulier ses parties 1 et 2, pour les ensembles d'appareillage à basse tension. Elle définit les vérifications de conception et la vérification individuelle de série, réalisée sur chaque armoire fabriquée.
• L'EN 60204-1, pour l'équipement électrique des machines : couleurs des conducteurs, arrêt d'urgence, protections, documentation.

Pour une armoire destinée à l'Amérique du Nord, la référence est l'UL 508A, qui impose ses propres composants et une certification de l'atelier. Annoncez la destination dès la consultation : tous les ateliers n'en sont pas capables.

Ce qui fait le prix

• Le nombre de connexions : c'est l'indicateur le plus fiable de la charge de câblage.
• Le matériel : automates, variateurs, sécurité, protections. Il peut représenter une part majoritaire du prix en fourniture complète.
• La préparation de l'enveloppe et la mécanique.
• Le niveau de documentation : mise à jour des schémas, dossier de conformité, nomenclature finale.
• Les essais, notamment fonctionnels et sur banc.
• La série : la deuxième armoire identique coûte nettement moins que la première, car la méthode est rodée.
• Les modifications en cours de câblage, à éviter autant que possible, et à chiffrer par avenant.

Les essais en sortie d'atelier

Une armoire sérieuse sort avec un rapport d'essais. On y trouve le contrôle visuel, la vérification des couples de serrage, la vérification du câblage point à point, la mesure de la résistance d'isolement, l'essai diélectrique, la continuité du circuit de protection, puis un essai fonctionnel sous tension, entrées simulées. Certains clients assistent à un essai de réception en usine avant expédition. Prévoyez-le dans la consultation si vous le souhaitez.

Une série d'armoires identiques

Si vous construisez la même machine plusieurs fois par an, demandez un prix par lot et une organisation adaptée. L'atelier prépare alors les fils en série, standardise l'implantation, conserve un stock de matériel convenu et réduit le temps d'essai grâce à un banc dédié. Vous gagnez en délai et en régularité. En contrepartie, vous vous engagez sur des volumes ou des fenêtres de commande.

Bien choisir l'atelier

Regardez la surface de l'atelier et la taille maximale des armoires, la préparation automatisée des fils, la capacité d'étude, l'expérience des automates et variateurs que vous utilisez, et les moyens d'essai. La certification ISO 9001 garantit des procédures de contrôle et de traçabilité. Un atelier qui intervient aussi sur site pour la mise en service vous fera gagner du temps au démarrage.

Comparez les spécialistes dans la liste des sous-traitants en électricité et électronique, et consultez la fiche métier électricité et électronique pour les autres prestations. Quand vous êtes prêt, faites chiffrer le câblage de votre armoire en joignant schémas et nomenclature. Si votre projet comprend aussi le programme automate, voyez notre page sur l'automatisme industriel.

Une erreur fréquente à éviter

Envoyer un schéma « presque fini » en espérant le compléter pendant le câblage. Chaque modification après le début du travail oblige à défaire, recâbler, mettre à jour les repères et la documentation. Figez le schéma avant la commande, quitte à décaler la date de début : le délai final sera souvent plus court.
