Module de Young, limite élastique, Rm : les propriétés mécaniques des aciers

Le module de Young de l'acier vaut environ 210 GPa (210 000 MPa) à température ambiante, quelle que soit la nuance ou presque. Il mesure la rigidité : la déformation élastique d'une pièce sous une charge donnée. La limite élastique (Re ou Rp0,2) indique la contrainte à partir de laquelle la pièce se déforme durablement, et la résistance à la traction Rm celle qu'elle supporte avant de rompre. Ces deux dernières valeurs changent beaucoup d'un acier à l'autre, de 235 MPa pour un acier de construction courant à plus de 1 000 MPa pour un acier allié trempé et revenu.

Trois valeurs, trois questions différentes

Sur une courbe de traction, l'éprouvette s'allonge d'abord de façon proportionnelle à l'effort. Si on relâche, elle reprend sa longueur. C'est le domaine élastique, gouverné par la loi de Hooke : contrainte = module de Young × déformation.

Au-delà d'un certain seuil, l'allongement devient permanent. Ce seuil est la limite élastique. L'effort continue ensuite d'augmenter jusqu'à un maximum, la résistance à la traction Rm, puis l'éprouvette se rétrécit localement et casse. L'allongement à rupture, noté A et exprimé en pourcentage, dit si le métal prévient avant de céder.

Chaque valeur répond donc à une question précise de conception :

• Ma pièce va-t-elle trop fléchir ? C'est le module de Young, combiné à la géométrie.
• Ma pièce va-t-elle garder sa forme après la charge ? C'est la limite élastique.
• Ma pièce va-t-elle casser ? C'est Rm, et pour les chocs, la résilience.

Un exemple chiffré aide à fixer les ordres de grandeur. Une barre d'acier de 1 m chargée en traction à 100 MPa s'allonge d'environ 0,48 mm. Elle reprend sa longueur à la décharge, car 100 MPa reste très en dessous de la limite élastique d'un acier, même courant.

Le piège classique : confondre rigidité et résistance

Le module de Young dépend des liaisons entre atomes de fer. Ajouter du chrome, du molybdène ou du carbone, tremper ou revenir l'acier ne le modifie presque pas. Un S235 et un 42CrMo4 trempé ont la même rigidité.

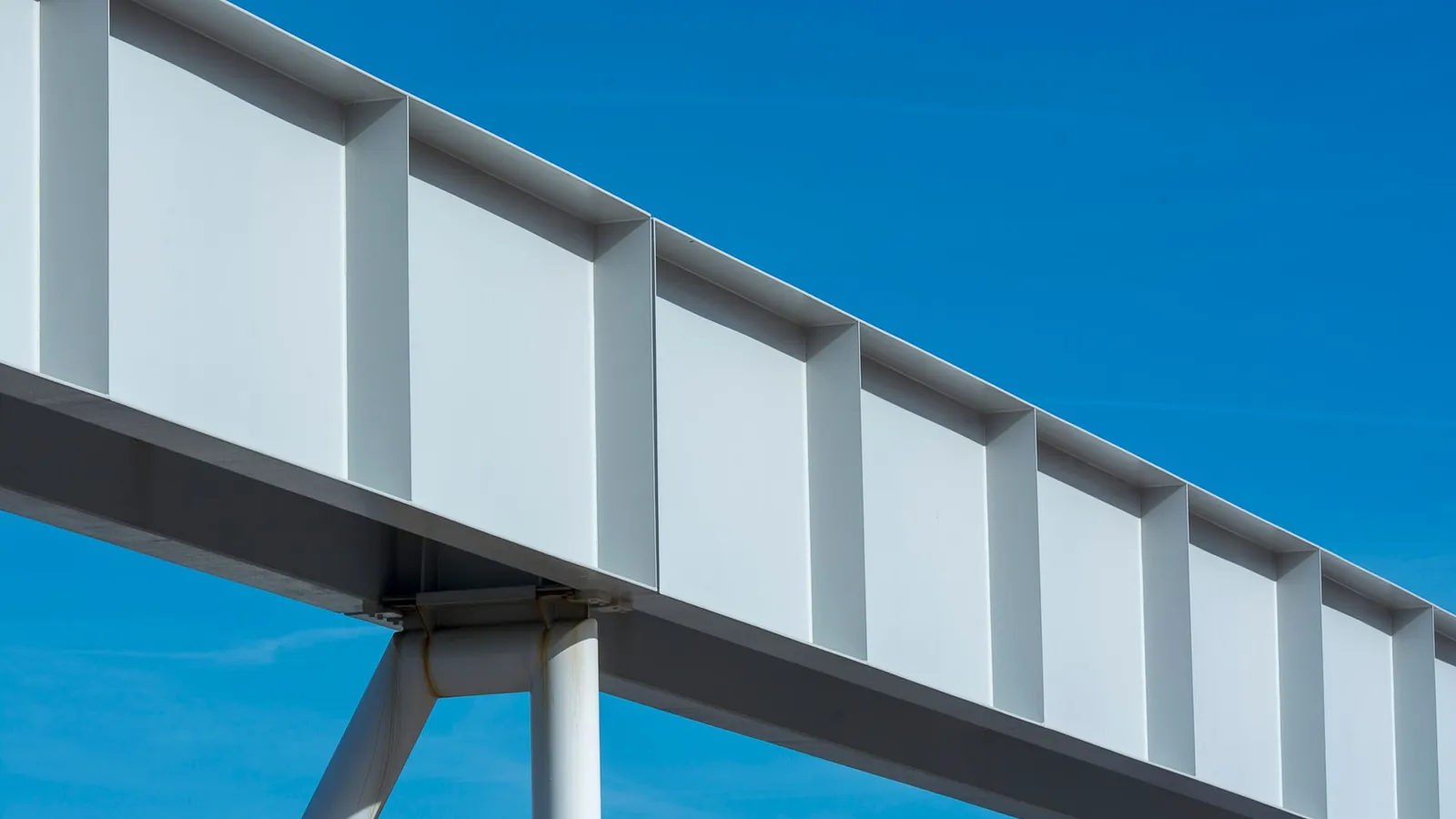

La conséquence est souvent mal comprise en bureau d'études. Si un bâti vibre ou si un bras fléchit trop, passer à une nuance « plus résistante » ne sert à rien. Il faut agir sur la géométrie : augmenter la hauteur de section, ajouter des nervures, fermer un profil ouvert, raccourcir une portée. Pour une poutre en flexion, la rigidité varie avec le moment quadratique de la section, qui croît avec le cube de la hauteur.

À l'inverse, si une pièce reste tordue après un effort, le problème vient de la limite élastique. Là, le choix de nuance et le traitement thermique font toute la différence.

Ordres de grandeur par matériau

Le tableau suivant reprend des valeurs typiques à température ambiante. Elles servent à comparer et à pré-dimensionner. Pour un calcul justificatif, prenez les minima de la norme produit ou du certificat matière du lot.

Deux lectures utiles se dégagent. L'aluminium est environ trois fois moins rigide que l'acier : à section égale, il fléchit trois fois plus. Et pour les aciers, la limite élastique d'un même alliage baisse quand l'épaisseur augmente. C'est pour cela que les normes donnent des valeurs par tranche d'épaisseur.

Re, ReH, Rp0,2 : lire les notations du plan

Les notations varient selon la norme et le comportement du métal :

• ReH est la limite supérieure d'écoulement, utilisée pour les aciers de construction qui présentent un palier net sur la courbe ;
• Rp0,2 est la limite conventionnelle à 0,2 % de déformation permanente, utilisée quand il n'y a pas de palier, comme sur les inox austénitiques et les alliages d'aluminium ;
• Rm est toujours la contrainte maximale de l'essai ;
• A est l'allongement après rupture, et KV l'énergie de rupture en flexion par choc, à une température précisée par la nuance (par exemple J2 = 27 J à −20 °C pour un S355J2).

Le suffixe de la nuance renseigne donc sur la résilience. Un S355J0 et un S355J2 ont la même limite élastique, mais le second garantit une bonne tenue aux chocs à plus basse température. Le choix compte pour une structure extérieure ou une pièce exposée au froid.

Vérifier les valeurs réellement livrées

Les valeurs du tableau sont des minima ou des plages normalisées. Le lot que vous recevez a ses propres valeurs, mesurées par l'aciérie. Elles figurent sur le certificat matière, et c'est le seul document qui les garantit pour votre coulée. Si vos calculs reposent sur la limite élastique, demandez un certificat 3.1 selon l'EN 10204 et comparez ses valeurs au minimum retenu par votre note de calcul.

Après un traitement thermique, la résistance réelle se contrôle souvent par une mesure de dureté, plus rapide qu'un essai de traction. Les correspondances entre dureté et Rm restent approchées : elles suffisent pour une surveillance de production, pas pour une réception de pièce critique.

Ce que ces valeurs changent pour votre fournisseur

Une nuance à haute limite élastique coûte plus cher à l'achat et se travaille plus difficilement. Un acier allié trempé et revenu use davantage les outils et réduit les vitesses de coupe. Un inox austénitique s'écrouit sous l'outil et demande des réglages adaptés. Ces écarts se retrouvent directement dans le temps machine.

Avant de figer une nuance, posez-vous donc la bonne question : votre pièce a-t-elle besoin de rigidité, de résistance ou de légèreté ? Pour arbitrer entre familles de métaux, le comparatif acier, inox ou aluminium détaille les compromis. Et quand la matière est fixée, vous pouvez envoyer votre plan à des ateliers d'usinage pour obtenir des prix comparables. Les ateliers d'usinage mécanique référencés indiquent sur leur fiche les matières qu'ils travaillent au quotidien.
