Le poids d'une pièce sert à tout : chiffrer la matière, choisir un moyen de levage, remplir un bordereau de transport, vérifier qu'un plancher tient. Ce calculateur donne la masse d'une tôle, d'une barre, d'un tube, d'une cornière ou d'une poutrelle normalisée, au mètre, à la pièce et pour le lot. Les dimensions se saisissent en millimètres, avec virgule ou point.
La formule derrière chaque résultat
Tout repose sur une multiplication : aire de la section × longueur × masse volumique. Seule l'aire change d'une forme à l'autre.
- Tôle et plat : largeur × épaisseur.
- Rond plein : π × D² / 4. Carré : côté². Hexagone : 0,866 × (cote sur plats)².

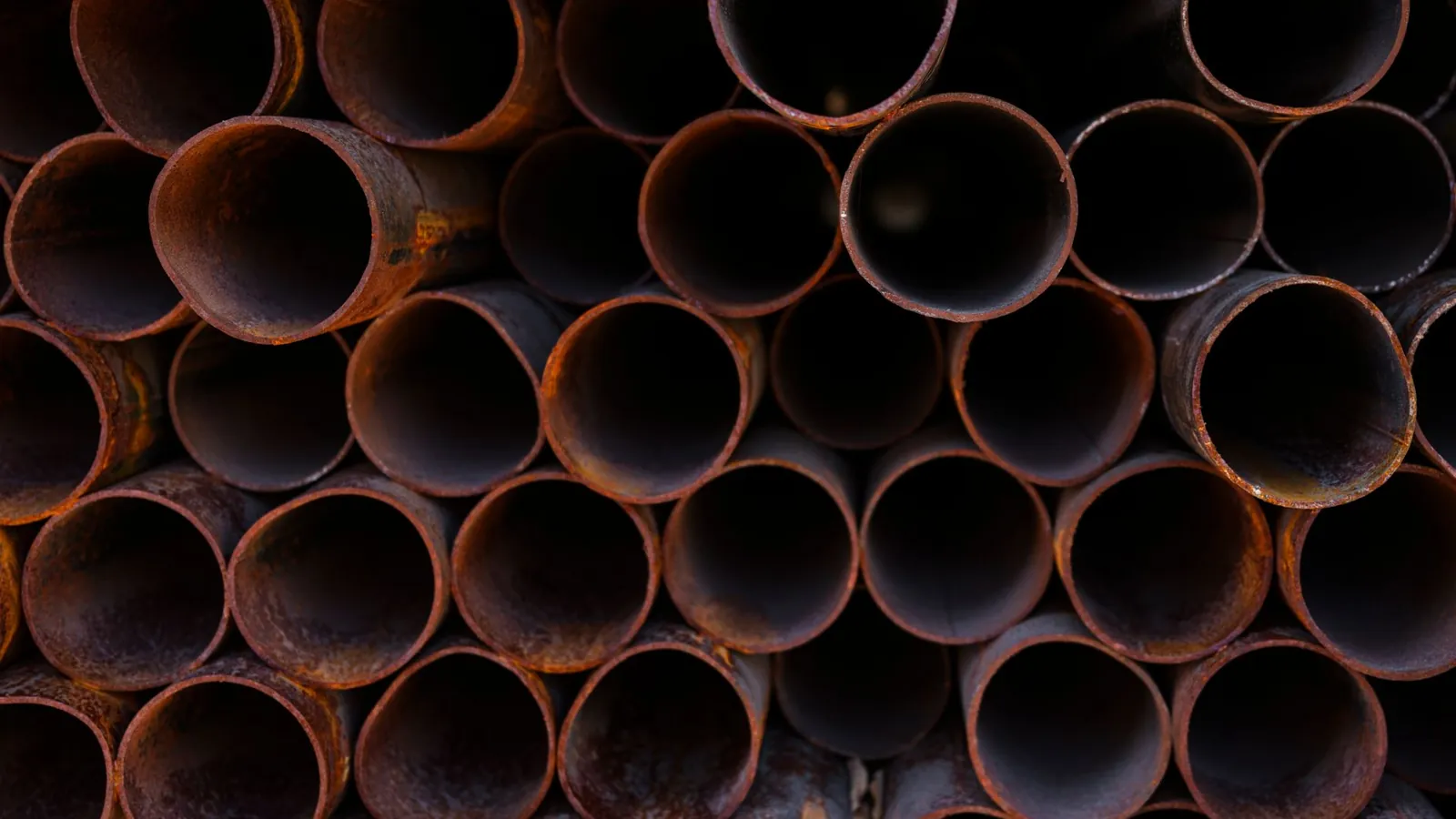

- Tube rond : π × (D² − d²) / 4, où d = D − 2 × épaisseur.
- Tube carré ou rectangulaire : 2e(B + H − 2e), diminué de ce que retirent les angles arrondis, avec les rayons conventionnels des normes de tubes.
- Poutrelles IPE, HEA, HEB et IPN : la masse au mètre vient directement des tables normalisées (EN 10365 pour les IPE, HEA et HEB, DIN 1025-1 pour les IPN).
La masse volumique de chaque nuance est affichée dans la liste. L'acier de construction compte pour 7 850 kg/m³, valeur fixée par l'Eurocode 3. Les autres valeurs, et leurs sources, sont détaillées dans le tableau des masses volumiques.
Exemples chiffrés
Une tôle de 2 000 × 1 000 × 3 mm en acier : 2 m × 1 m × 0,003 m × 7 850 kg/m³ = 47,1 kg. La même feuille en aluminium pèse 16,2 kg.
Six mètres d'IPE 200 : la table donne 22,4 kg/m, donc 134,4 kg. Une HEA 200 de même longueur pèse 253,8 kg, une HEB 200 367,8 kg. À hauteur égale, les poutrelles à larges ailes sont presque trois fois plus lourdes.
Un tube carré 40 × 40 × 3 formé à froid : 3,30 kg/m. Calculé à angles vifs, on trouverait 3,48 kg/m, soit 5 % de trop. Sur une commande de quelques centaines de mètres, l'écart compte.
Hypothèses et limites
Le calcul suppose une pièce aux cotes nominales, pleine et homogène. Il ne retire ni les perçages ni les découpes. Pour une pièce découpée au laser, partez de la surface réelle du flan, ou retranchez la masse des trous à part.
Les cornières sont calculées sans les congés de laminage. L'écart avec les tables EN 10056-1 reste de l'ordre de 1 à 2 %, suffisant pour un devis ou un plan de levage, pas pour une facture au kilo.
Les poutrelles sont toujours en acier : la matière sélectionnée ne s'applique pas à elles. Les tolérances de laminage jouent dans les deux sens : une tôle commandée en 3 mm peut mesurer un peu plus ou un peu moins selon la norme de produit.
Du poids au devis
Un acheteur qui connaît la masse de ses pièces lit mieux les devis qu'il reçoit. La matière représente souvent une part importante du prix d'une pièce chaudronnée ou mécano-soudée, et elle se facture au kilo. Si votre ensemble pèse 300 kg d'acier, un écart de prix matière se repère immédiatement.
Le poids conditionne aussi le choix de l'atelier : pont roulant, capacité de la plieuse, taille du four de thermolaquage. Pour une structure en profilés ou un ensemble en tôle épaisse, consultez les ateliers de tôlerie et chaudronnerie, ou détaillez le métier sur la fiche dédiée. Vous avez votre liste de pièces et leurs masses ? Demandez un devis de fabrication en joignant le plan : les ateliers répondent plus vite quand la nomenclature est complète.
Pour choisir la nuance avant de peser, le guide des nuances d'acier rappelle ce qui distingue un S235 d'un S355 ou d'un 42CrMo4.
